Плата ПК Плата ПЛК / дополнения к плататам Артикул A413110 от производителя METSO AUTOMATION

1. Техническое резюме

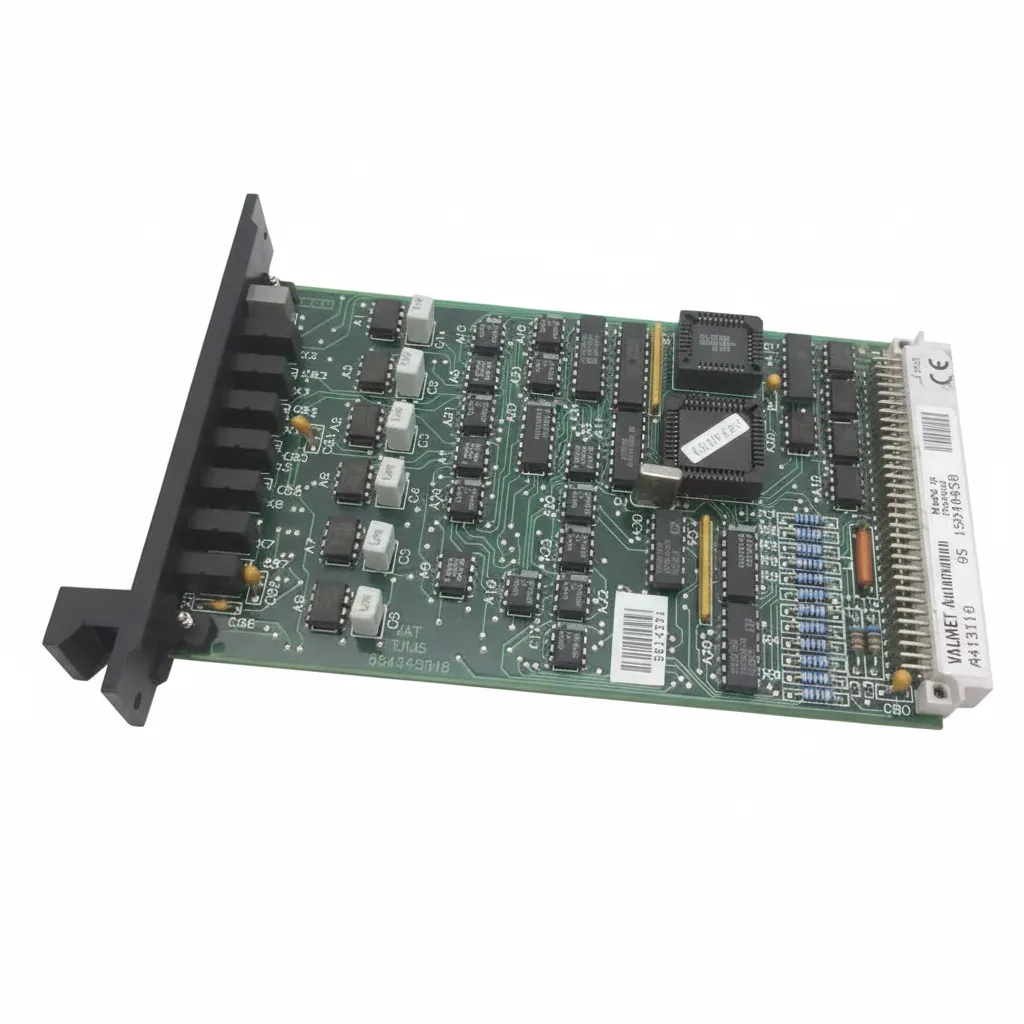

Печатная плата Metso Automation A413110 (маркировка модуля TIU 6) — это компонент системы управления промышленной автоматизации (DCS), предположительно используемый в линейках Damatic или metsoDNA. Плата выполняет функции интерфейсного взаимодействия или обработки сигналов внутри контроллерной корзины. Устройство предназначено для установки в слот шасси и служит для расширения функционала или обеспечения связи между узлами системы.

2. Ключевые характеристики

• Производитель: Metso Automation (в настоящее время поддержка может осуществляться Valmet или Neles).

• Артикул (Part Number): A413110.

• Маркировка типа: TIU 6 (вероятно, Terminal Interface Unit / Transfer Interface Unit).

• Тип исполнения: Печатная плата (PCB Card) открытого типа.

• Монтаж: Вставной (Slot Mounting) в системное шасси/крейт.

• Индикация: LED-индикаторы на торцевой панели для диагностики статуса (питание, ошибка, передача данных).

• Рабочее напряжение: Данные уточняются (питание от системной шины).

3. Подбор и совместимость

Чек-лист проверки применимости:

• Системная платформа: Необходимо подтвердить совместимость с конкретной версией DCS (Damatic XD, metsoDNA).

• Версия шасси: Форм-фактор платы должен соответствовать направляющим и разъему Backplane (объединительной платы).

• Версия ПО: Прошивка контроллера должна поддерживать модуль типа TIU 6.

Совместимость и интеграция:

• Интерфейс подключения: Краевой разъем (Edge Connector) для стыковки с внутренней шиной стойки.

• Идентификация: Система должна автоматически распознавать плату как TIU 6 при инициализации.

Ограничения (когда НЕ подходит):

• Ревизия: Несовпадение версий аппаратной ревизии (Hardware Revision) может привести к конфликту с другими модулями в корзине.

• Условия среды: Плата не имеет защитного корпуса (IP00/IP20), установка допустима только внутри пылевлагозащищенных шкафов управления.

• Горячая замена: Если не указано иное в документации системы, замена «на горячую» (Hot Swap) запрещена — риск повреждения шины.

4. Варианты/суффиксы/замены

• Ревизии (Rev A, B, C...): Критически важны. Более новые ревизии могут заменять старые, но обратная совместимость не гарантируется. Уточняйте версию при заказе.

• Состояние: Ввиду возраста линейки, оборудование часто поставляется с хранения (New Surplus) или восстановленным (Refurbished).

• Комплектность: Обычно поставляется только плата, без ответных разъемов фронтального подключения (если применимо).

5. FAQ

Вопрос: Что означают LED индикаторы на плате A413110?

Ответ: Обычно это статус питания (Power), ошибка (Fault) и активность обмена данными (Run/Comm). Точная расшифровка зависит от версии прошивки TIU 6.

Вопрос: Можно ли заменить TIU 5 на TIU 6?

Ответ: Нет, разные цифровые индексы (5 и 6) обычно указывают на разную функциональность или поколение интерфейса. Требуется сверка с техдокументацией проекта.

Вопрос: Требуется ли программирование самой платы перед установкой?

Ответ: Как правило, платы типа TIU являются аппаратными шлюзами и конфигурируются автоматически через главный контроллер системы, но может потребоваться установка адреса перемычками (Jumpers).
