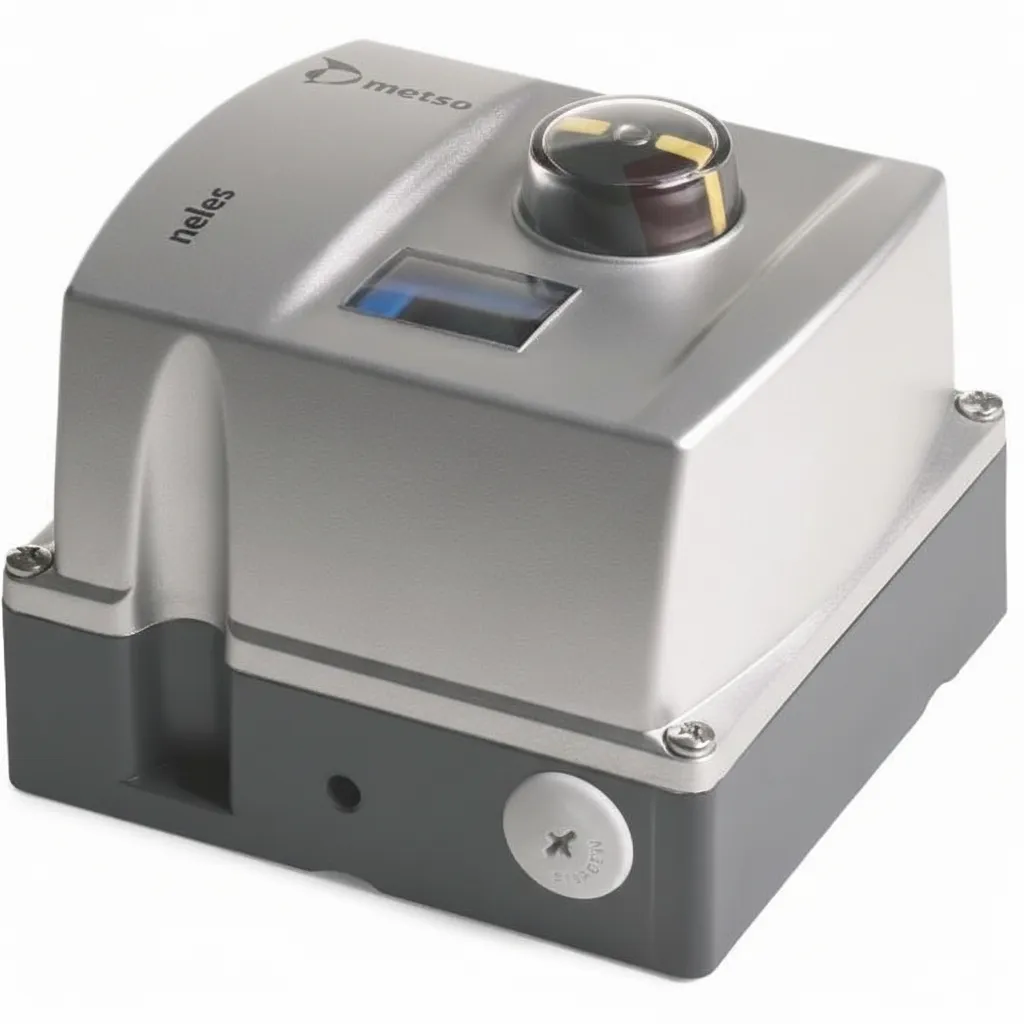

Позиционер клапана METSO AUTOMATION ND9103HN серии ND9000

1. Техническое резюме

• Класс устройства: Интеллектуальный позиционер серии ND9000 (Top-tier performance).

• Среда эксплуатации: Экстремальные температуры от -40°F до 185°F (-40°C ... +85°C) и защита NEMA 4X (IP66).

• Управление: Аналоговый сигнал 4-20 мА с поддержкой цифрового протокола HART.

• Совместимость: Универсальный монтаж на поворотные и линейные пневмоприводы.

• Энергоэффективность: Минимальное напряжение нагрузки 9.5 VDC.

2. Обзор продукта от экспертов

Metso Automation ND9103HN — это не просто позиционер, а полноценный полевой контроллер, являющийся эталоном в серии ND9000 (ныне поддерживается брендом Valmet/Neles). Данное устройство разработано для критически важных узлов АСУ ТП, где требуется максимальная точность регулирования потока и непрерывный мониторинг состояния запорной арматуры.

В отличие от аналоговых позиционеров, модель ND9103HN оснащена мощным микропроцессором, который обрабатывает данные в реальном времени. Индекс «HN» в маркировке указывает на высокую пропускную способность (High capacity) или спецификацию под HART-коммуникацию (в зависимости от ревизии), а также на стандартное искробезопасное исполнение. Устройство идеально подходит для задач, требующих быстрого отклика пневмопривода при давлении питания от 20 до 115 PSI.

Почему стоит выбрать эту модель:

Это выбор №1 для нефтегазовой и целлюлозно-бумажной промышленности благодаря своей «неубиваемости». Класс защиты NEMA 4X гарантирует работу даже при прямом попадании воды под давлением и в коррозионных атмосферах. Если вам нужно устройство по принципу «установил, откалибровал и забыл на 10 лет», ND9103HN превосходит бюджетные аналоги (например, Siemens SIPART или ABB) за счет более глубокой диагностики состояния клапана «на лету».

3. Ключевые преимущества

В данной категории решающим фактором (Game-Changer) является Предиктивная диагностика и универсальность.

Интеллектуальная диагностика 2-го уровня

ND9103HN не просто позиционирует клапан, он анализирует его «здоровье». Контроллер отслеживает трение в сальнике, залипание штока и давление воздуха. Это позволяет реализовать стратегию обслуживания по состоянию (Predictive Maintenance), предотвращая аварийные остановки линии. Вы узнаете о проблеме с клапаном до того, как он выйдет из строя.

Точность управления и динамический отклик

Благодаря низкому внутреннему сопротивлению (475 Ом) и точной электронике, устройство обеспечивает минимальный гистерезис. Это критично для контуров регулирования с высокими требованиями к стабильности процесса (например, подача реагентов или поддержание давления пара).

Защищенная архитектура (Rugged Design)

• Температурная стойкость: Диапазон от -40°C позволяет использовать прибор в условиях Крайнего Севера без дополнительных обогревающих чехлов.

• Изоляция электроники: Все электронные компоненты залиты компаундом или находятся в герметичном отсеке, полностью изолированном от пневматической части, что исключает коррозию плат.

4. FAQ (Часто задаваемые вопросы)

Вопрос: Поддерживает ли ND9103HN работу по двухпроводной схеме ("токовая петля")?

Ответ: Да, устройство питается непосредственно от токовой петли 4-20 мА (минимум 3,8 мА для работы). Дополнительный источник питания 24В не требуется, если сопротивление нагрузки в контуре позволяет (максимальное напряжение 30 VDC).

Вопрос: Как часто требуется перекалибровка позиционера?

Ответ: Модель ND9103HN отличается высокой стабильностью "нуля" и диапазона благодаря бесконтактным датчикам положения. Повторная калибровка обычно требуется только при механическом обслуживании самого клапана или привода. Функция автокалибровки позволяет настроить устройство за 2-3 минуты нажатием одной кнопки.

Вопрос: Что входит в комплектацию и распространяется ли гарантия на восстановленные (refurbished) блоки?

Ответ: В стандартную поставку входит сам контроллер и базовый монтажный комплект (если не оговорено иное). Для восстановленных блоков (Surplus/Refurbished) срок гарантии обычно составляет 12 месяцев (как и для новых), однако стоит уточнять наличие сертификатов поверки, так как Metso (Valmet) прекращает поддержку старых ревизий.
