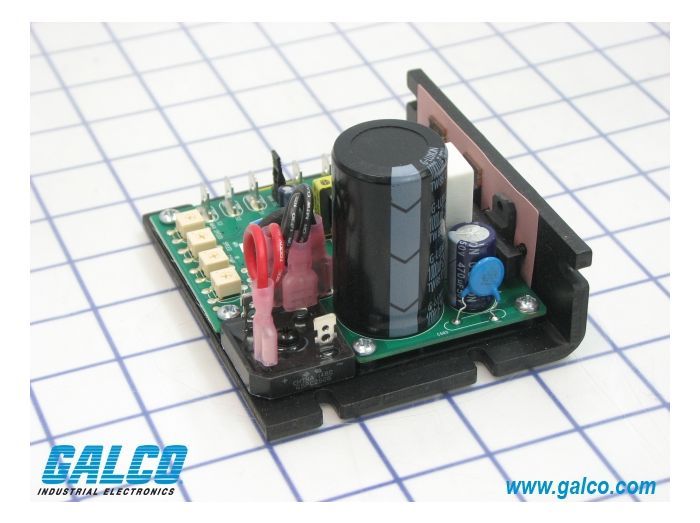

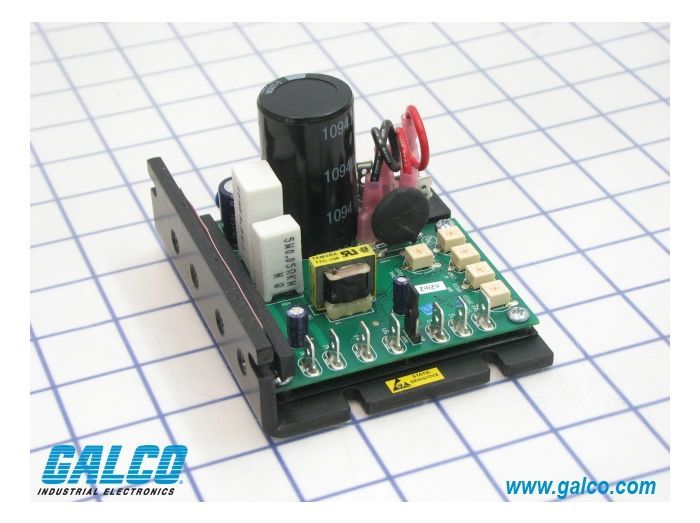

Minarik Drives PCMXP05-115-AC

Артикул: PCMXP05-115-AC

Изготовитель: Minarik Drives

Новый продукт Запросить стоимость и остатки 829 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCMXP05-115-AC

Раздел

Постоянный ток

Подраздел

Minarik Drives

Вес

Входное напряжение: 115 VAC (допустимый диапазон 70-130 VAC) или 100-160 VDC.
Выходной ток: До 5 А непрерывно (требуется радиатор 223-0159 для пиковых нагрузок).
Интерфейс управления: Изолированный аналоговый вход 0-10 VDC; возможность подключения внешнего потенциометра.
Тип монтажа: Шасси (открытое исполнение), промышленный стандарт MM Footprint.
Защита и ограничения: Регулируемый предел тока (Current Limit) для защиты двигателя; эксплуатация в среде без образования конденсата.
Совместимость: Оптимизирован для работы с двигателями постоянного тока с постоянными магнитами (PMDC).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Minarik Drives на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактное шасси с индустриальным стандартом крепления MM Footprint для легкой интеграции

Встроенная гальваническая развязка для прямого управления от ПЛК (сигнал 0-10VDC)

Технология ШИМ (PWM) обеспечивает тихую работу и минимальный нагрев двигателя

Высокая точность регулирования скорости (1%) в широком диапазоне 80:1

Полный набор подстроечных резисторов: IR-компенсация, лимит тока, ускорение/торможение

Применение

Конвейерные линии: Управление скоростью ленты с обратной связью по току для предотвращения перегрузок.

Насосное оборудование и дозаторы: Точное поддержание расхода жидкости через интерфейс 0-10VDC.

Упаковочные машины: Плавный пуск и контролируемое торможение для работы с хрупкими материалами.

Лабораторное и медицинское оборудование: Где требуются компактные размеры и низкий уровень акустического шума двигателя.

Преимущества

Эффективность PWM-технологии: В отличие от SCR-приводов, данная модель минимизирует нагрев обмоток, что позволяет использовать двигатели меньшего габарита без риска перегрева.

Интеграционная гибкость: Поддержка как переменного (70-130VAC), так и постоянного (100-160VDC) входного напряжения расширяет возможности применения в различных электросетях.

Прецизионная настройка: Шесть калибровочных потенциометров позволяют точно адаптировать привод под конкретную нагрузку, включая настройку Max/Min Speed и Signal Adjust.

Экономия пространства: Использование ножевых клемм (Spade Terminals) позволило уменьшить габариты корпуса и упростить монтаж в условиях плотной компоновки шкафа управления.

FAQ

Требуется ли дополнительная развязка при подключении к ПЛК (Siemens, Delta и др.)?

Нет, модель PCMXP05-115-AC уже включает встроенную гальваническую развязку (Isolation), что позволяет безопасно подключать аналоговый выход ПЛК 0-10В напрямую к приводу без риска возникновения земляных петель.

Как часто требуется калибровка IR-компенсации?

Калибровка проводится один раз при пусконаладке под конкретный двигатель и нагрузку. Это позволяет приводу поддерживать стабильные обороты при изменении механического сопротивления на валу. Повторная настройка нужна только при замене двигателя.

Можно ли использовать этот привод в закрытом шкафу без принудительного охлаждения?

При работе с токами близкими к 5А рекомендуется установка на опциональный радиатор (Heatsink 223-0159) или обеспечение активной вентиляции шкафа, так как открытое шасси требует отвода тепла от силовых компонентов.

Minarik Drives PCMXP05-115-AC

Minarik Drives PCMXP05-115-AC — это высокоэффективный привод постоянного тока серии XP, разработанный специально для OEM-производителей, которым требуется надежное управление скоростью при ограниченном бюджете. В отличие от базовых моделей, серия PCMXP оснащена модулем изоляции, что делает её идеальным выбором для систем автоматизации, где управление осуществляется удаленно через аналоговый сигнал 0-10 В от контроллера или ПЛК. Маркировка PCMXP05-115-AC указывает на номинальный ток 5А и работу от сети 115VAC. Использование ШИМ-регулирования (PWM) значительно продлевает ресурс щеток двигателя и снижает уровень электромагнитных помех по сравнению с тиристорными аналогами. Это решение «поставил и забыл» для серийного оборудования, где важны габариты и стабильность момента на низких оборотах.
