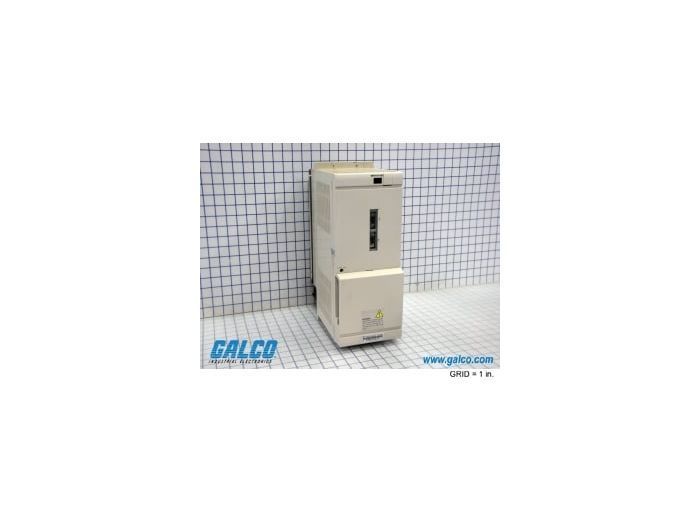

Mitsubishi MDS-A-CV-37

Артикул: MDS-A-CV-37

Изготовитель: MITSUBISHI

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MDS-A-CV-37

Раздел

Ремонт

Подраздел

Mitsubishi

Вес

Входное напряжение: 3-фазное AC 200-230V, 50/60Hz.
Выходное напряжение шины DC: около 300V (номинал).
Интерфейс связи: Специализированный кабель управления для синхронизации с блоком ЧПУ и приводами.
Тип охлаждения: Принудительное воздушное (встроенный вентилятор).
Требования к монтажу: Вертикальная установка в электрошкафу с соблюдением зазоров для циркуляции воздуха.
Класс защиты: IP20 (предназначен для чистых производственных сред внутри щитового оборудования).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда MITSUBISHI на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальная мощность 3.7 кВт для работы с многоосевыми системами ЧПУ

Встроенный модуль рекуперации энергии в сеть для повышения энергоэффективности

Система самодиагностики с выводом кодов ошибок на семисегментный дисплей

Высокая стабильность выходного напряжения шины DC при пиковых нагрузках

Совместимость с широкой линейкой сервоусилителей MDS-A-V2 и шпиндельных приводов MDS-A-SP

Применение

Фрезерные и токарные обрабатывающие центры с системами ЧПУ Mitsubishi Meldas.

Высокоточные шлифовальные станки, требующие стабильного крутящего момента на малых оборотах.

Модернизация (ретрофиттинг) устаревших станков для повышения их энергоэффективности за счет рекуперации.

Автоматизированные линии, использующие общую шину питания для нескольких приводов (Multi-axis drive systems).

Преимущества

Улучшенная теплоотдача: Оптимизированная конструкция радиатора снижает риск деградации силовых IGBT-модулей при интенсивных циклах обработки.

Защита электроники: Встроенные фильтры электромагнитных помех и цепи подавления скачков напряжения защищают подключенные сервоусилители.

Диагностическая информативность: Возможность быстрого поиска неисправностей по кодам (например, ошибки связи или перегрузки по току) сокращает время простоя оборудования.

Ремонтопригодность: Модульная архитектура позволяет проводить компонентный ремонт (замену силовых мостов, конденсаторов или плат управления), что значительно дешевле покупки нового узла.

FAQ

Какое значение напряжения на шине DC считается нормальным для MDS-A-CV-37?

В режиме готовности (Ready) напряжение на клеммах P-N должно составлять примерно 280-310V DC. При просадке ниже 200V или скачках выше 400V блок выдает ошибку защиты.

Как часто требуется обслуживание данного блока питания?

Рекомендуется проводить очистку радиаторов и проверку работоспособности вентиляторов каждые 12 месяцев. Электролитические конденсаторы подлежат дефектовке каждые 5-7 лет эксплуатации для предотвращения выхода из строя силовой части.

Целесообразен ли ремонт MDS-A-CV-37 при выходе из строя силового модуля?

Да, профессиональный компонентный ремонт восстанавливает ресурс устройства до 90-95% от заводского при стоимости в 2-3 раза ниже приобретения нового блока, что обеспечивает быструю окупаемость сервисных затрат.

Mitsubishi MDS-A-CV-37

Mitsubishi MDS-A-CV-37 — это высоконадежный блок питания (конвертер) серии MDS-A, предназначенный для преобразования переменного тока сети в постоянный ток для питания приводов подач и шпинделей станков с ЧПУ. Как инженер, отмечу, что данная модель является критическим узлом системы: маркировка 'CV' (Converter) указывает на функцию выпрямителя с рекуперацией, а индекс '37' определяет мощностные характеристики. В отличие от упрощенных блоков питания, MDS-A-CV-37 активно управляет состоянием шины постоянного тока, предотвращая перенапряжения при резком торможении двигателей. Это идеальное решение для систем M500/M50, где требуется компактность в сочетании с высокой перегрузочной способностью.
