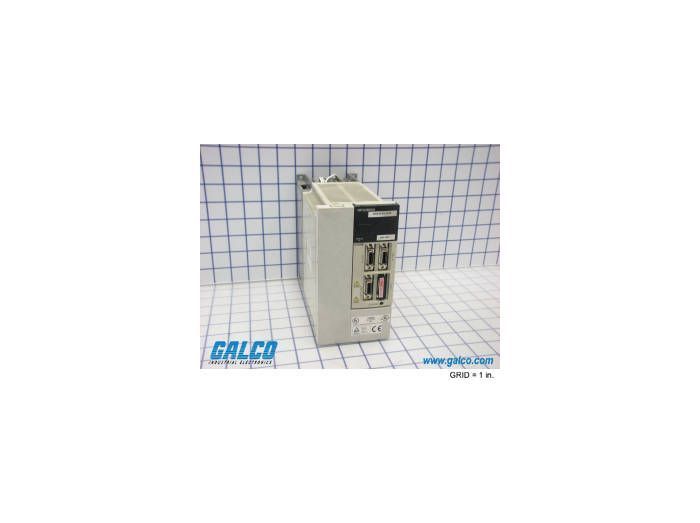

Mitsubishi MDS-B-SVJ2-20

Артикул: MDS-B-SVJ2-20

Изготовитель: MITSUBISHI

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MDS-B-SVJ2-20

Раздел

Ремонт

Подраздел

Mitsubishi

Вес

Входное напряжение: 200-230V AC, 3-фазное/1-фазное (50/60 Гц).
Интерфейс связи: Mitsubishi High-speed Serial Communication.
Совместимые серии двигателей: HC-SFS, HC-RFS, HA-LFS (согласно спецификации по мощности).
Метод управления: ШИМ-инвертор (Синусоидальный ток).
Охлаждение: Принудительное воздушное (встроенный вентилятор).
Условия эксплуатации: Температура 0-55°C, влажность до 90% (без конденсата).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда MITSUBISHI на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактное исполнение (SVJ2) со встроенным блоком питания для экономии места в шкафу

Высокая точность позиционирования в составе систем ЧПУ Mitsubishi Meldas 60/64/Magic 64

Оптимизированный теплоотвод и увеличенный жизненный цикл силовых компонентов

Полная поддержка сервомоторов серий HC и HA (мощностью до 2.0 кВт)

Высокоскоростной последовательный интерфейс обмена данными с контроллером

Применение

Управление осями X, Y, Z в токарных и фрезерных станках с ЧПУ серии Meldas.

Приводы подачи в шлифовальном и плоскошлифовальном оборудовании высокой точности.

Роботизированные манипуляторы и системы позиционирования в автоматических линиях.

Модернизация устаревших станков (Retrofitting) с сохранением оригинальных сервомоторов Mitsubishi.

Преимущества

Интегрированная архитектура: Встроенный выпрямитель и блок питания снижают количество межблочных соединений и упрощают диагностику цепей питания.

Высокая разрешающая способность: Поддержка высокоточных энкодеров позволяет достигать микронной точности позиционирования при финишной обработке деталей.

Интеллектуальная защита IGBT: Встроенные алгоритмы мониторинга тока и температуры предотвращают критический выход модуля из строя при заклинивании механики.

Обратная совместимость: Легкая интеграция в существующие системы ЧПУ Mitsubishi предыдущих поколений с минимальной настройкой параметров параметров (Gain/Current limit).

FAQ

Как интерпретировать ошибку на семисегментном дисплее привода MDS-B-SVJ2-20?

Коды ошибок (например, AL 32 - перегрузка по току, AL 52 - ошибка энкодера) отображаются непосредственно на LED-индикаторе блока. Для точной диагностики необходимо сопоставить код с таблицей в сервисном мануале Mitsubishi Meldas 60 Series, что позволяет быстро локализовать проблему: в кабеле, двигателе или самом блоке.

Каков регламент технического обслуживания данного сервопривода?

Основными элементами износа являются вентилятор охлаждения и электролитические конденсаторы. Рекомендуется проводить продувку радиатора раз в полгода и проверку емкости конденсаторов после 5-7 лет эксплуатации, чтобы избежать внезапного выхода из строя силового каскада.

Возможен ли ремонт блока MDS-B-SVJ2-20 при выходе из строя силового модуля?

Да, данная модель является ремонтопригодной. Замена интеллектуального силового модуля (IPM) и восстановление цепей драйвера обходятся значительно дешевле покупки нового блока. При профессиональном ремонте с использованием оригинальных компонентов ресурс устройства восстанавливается на 90-95%.

Mitsubishi MDS-B-SVJ2-20

Mitsubishi MDS-B-SVJ2-20 представляет собой специализированный одноосевой сервопривод (Servo Drive Unit) переменного тока. Как инженер по промышленной автоматике, отмечу, что серия SVJ2 является «золотым стандартом» для компактных станков: она объединяет в себе функции управления и силовой части (Power Supply), что исключает необходимость установки отдельных модулей питания. Маркировка расшифровывается просто: серия MDS-B, тип привода SVJ2 (второе поколение компактных приводов), номинальная мощность '20'. Данный блок идеально подходит для управления осями подачи в металлообрабатывающих центрах. В сравнении с аналогами, модель 20-й мощности демонстрирует исключительную стабильность крутящего момента на низких оборотах и минимальный дрейф при интенсивных циклах обработки. Выбор этой модели — это вопрос гарантированной совместимости с протоколами Mitsubishi и предсказуемости динамических характеристик системы.
