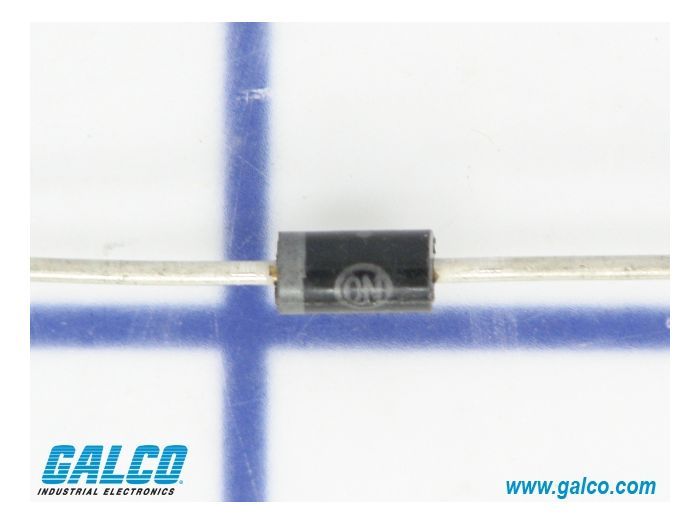

Motorola MBR1100G

Артикул: MBR1100G

Изготовитель: Motorola

Новый продукт Запросить стоимость и остатки 100 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MBR1100G

Раздел

Подраздел

Motorola

Вес

Максимальный прямой ток (Io): 1.0 А (при температуре корпуса до 75°C).
Пиковое обратное напряжение (Vrrm): 100 В.
Материал корпуса: Огнестойкий пластик UL94V-0 (DO-41).
Температурный диапазон (Tj): от -65°C до +150°C.
Тип монтажа: Выводной (сквозной монтаж), пайка согласно стандарту MIL-STD-202.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Motorola на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Низкое прямое падение напряжения (Vf) для повышения КПД системы

Высокое быстродействие: практически мгновенное переключение (Schottky Barrier)

Рабочее обратное напряжение до 100В — один из самых высоких показателей в классе

Компактный корпус DO-41 для традиционного монтажа в отверстия (THT)

Экологическое исполнение (суффикс G) с соблюдением норм RoHS

Применение

Вторичное выпрямление в импульсных блоках питания (SMPS).

DC-DC преобразователи и инверторы малой мощности.

Схемы защиты от переполюсовки питания в промышленной автоматике.

Блокирующие диоды в солнечных контроллерах и зарядных устройствах.

Защита чувствительных входов/выходов от индуктивных выбросов напряжения (Freewheeling).

Преимущества

Термическая стабильность: Минимизация риска теплового пробоя при повышенных нагрузках.

Эффективность переключения: Идеально подходит для работы на частотах свыше 100 кГц.

Улучшенная защита: Высокая способность выдерживать импульсные перегрузки (Surge Current Capability).

FAQ

Какое падение напряжения ожидается при максимальном токе 1А?

Для MBR1100G типичное значение Vf составляет около 0.7-0.8В при токе 1А, что значительно ниже, чем у стандартных кремниевых диодов (1.1В), но следует учитывать рост значения при отрицательных температурах.

Требуется ли дополнительный теплоотвод для этого диода в корпусе DO-41?

При работе на токах до 1А диод рассеивает тепло через собственные выводы. Для обеспечения долговечности рекомендуется оставлять длину выводов не менее 10 мм от корпуса до места пайки для эффективного теплоотвода в медные дорожки платы.

Возможна ли замена этим диодом моделей с меньшим напряжением, например MBR160?

Да, MBR1100G является «старшей» моделью в линейке и полностью заменяет аналоги на 40В и 60В (MBR140/160), обеспечивая больший запас по напряжению при идентичных габаритах и посадочном месте.

Motorola MBR1100G

Motorola MBR1100G представляет собой мощный выпрямительный диод с барьером Шоттки, оптимизированный для высокочастотных цепей. С технической точки зрения, модель MBR1100G является «золотым стандартом» для задач, где критичны минимальные коммутационные потери. Маркировка расшифровывается инженерами однозначно: MBR (тип барьера), 1 (средний выпрямленный ток 1 Ампер), 100 (пиковое обратное напряжение 100 Вольт). Использование данного диода вместо стандартных выпрямителей (серии 1N400x) позволяет значительно снизить тепловую нагрузку на плату и увеличить общую энергоэффективность устройства за счет отсутствия времени восстановления неосновных носителей заряда.
