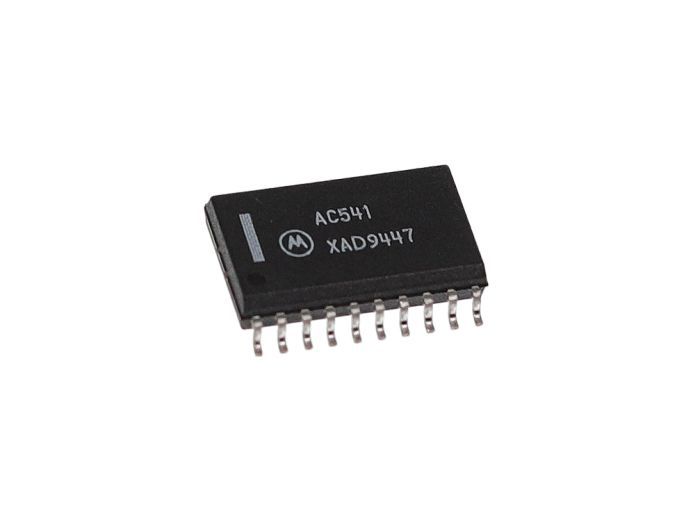

Motorola MC74AC541DW

Артикул: MC74AC541DW

Изготовитель: Motorola

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MC74AC541DW

Раздел

Подраздел

Motorola

Вес

Напряжение питания (Vcc): от 2.0 до 6.0 В постоянного тока
Тип корпуса: SOIC-20 Wide (широкий корпус для поверхностного монтажа)
Температурный диапазон: от -40°C до +85°C (индустриальное исполнение)
Тип логики: Octal Buffer / Line Driver с инверсией управления (G1, G2)
Выходной ток: Высокий уровень (High) -24 мА, Низкий уровень (Low) 24 мА
Совместимость: Полная функциональная замена для серий 74HC541 и 74LS541 с улучшенными таймингами

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Motorola на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Усовершенствованная технология CMOS (74AC) для достижения высокой скорости переключения

Flow-through архитектура: входы расположены напротив выходов для упрощения трассировки печатной платы

Выходы с тремя состояниями (3-state) для прямого подключения к шинным архитектурам

Высокая нагрузочная способность: выходной ток до 24 мА

Широкий диапазон рабочего напряжения: от 2.0 В до 6.0 В

Применение

Буферизация адресов и данных в микропроцессорных системах

Драйвер интерфейсных шин в промышленных контроллерах и ПЛК

Согласование сигналов в телекоммуникационном оборудовании

Усиление сигналов в системах управления ЧПУ и робототехнике

Преимущества

Оптимизация сигнальной целостности: Расположение выводов питания и заземления в углах корпуса снижает уровень переходных помех

Эффективность разводки: Входы и выходы на противоположных сторонах сокращают количество переходных отверстий в плате

Универсальность логических уровней: Полная совместимость с промышленными стандартами логики 74-й серии

Высокая помехоустойчивость: Стабильная работа в условиях индустриальных электромагнитных шумов

FAQ

Как активировать выходы в состояние высокого импеданса (Z-состояние)?

Управление выходами осуществляется через два входа разрешения G1 и G2 (выводы 1 и 19). Для перевода выходов в активное состояние на оба входа должен быть подан логический ноль. Если хотя бы на одном из них логическая единица, выходы переходят в высокоимпедансное состояние.

Требуются ли дополнительные компоненты для защиты при работе в условиях вибрации?

Корпус SOIC-20 (DW) обеспечивает надежное соединение при правильном соблюдении профиля пайки. Для критических узлов рекомендуется использовать адгезивы, однако сама микросхема MC74AC541DW устойчива к стандартным механическим нагрузкам промышленного оборудования.

Является ли данная модель взаимозаменяемой с аналогами других брендов?

Да, MC74AC541DW является индустриальным стандартом. Она полностью взаимозаменяема по посадочному месту и логике работы с компонентами серий 74AC541 от Texas Instruments или ON Semiconductor. Motorola — исторический бренд, чьи наработки легли в основу современных стандартов надежности этих ИС.

Motorola MC74AC541DW

Motorola MC74AC541DW представляет собой восьмиканальный буфер и драйвер линии, разработанный для высокопроизводительных систем передачи данных. С точки зрения схемотехники, ключевым преимуществом данной модели является сквозная распиновка (flow-through), которая минимизирует паразитные наводки и упрощает дизайн PCB, позволяя дорожкам проходить под компонентом без перекрещивания. Микросхема выполнена по технологии Advanced CMOS, что обеспечивает быстродействие, сопоставимое с TTL-логикой, при значительно меньшем статическом энергопотреблении. Маркировка 'DW' указывает на использование широкого корпуса SOIC-20, оптимального для автоматизированного поверхностного монтажа в промышленных масштабах.
