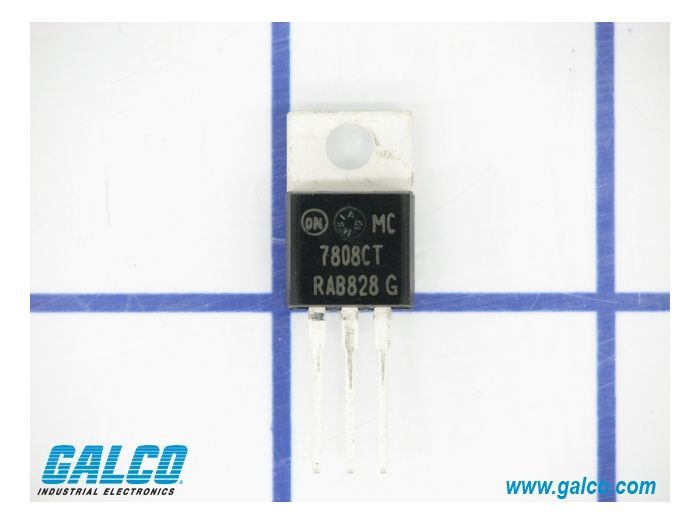

Motorola MC7808CTG

Артикул: MC7808CTG

Изготовитель: Motorola

Новый продукт Запросить стоимость и остатки 102 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MC7808CTG

Раздел

Подраздел

Motorola

Вес

Входное напряжение: оптимальное до 25В (максимально допустимое до 35В).
Минимальный перепад напряжения (Dropout): для стабильной стабилизации входное напряжение должно быть на 2.0-2.5В выше выходного.
Требования к монтажу: при токах свыше 0.5А обязательна установка на радиатор через теплопроводящую пасту.
Совместимость: полная взаимозаменяемость с сериями L7808, LM7808 в аналогичном корпусе.
Тип интерфейса: трехвыводной (Input, Ground, Output).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Motorola на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Стабильное выходное напряжение: фиксированные 8В

Максимальный выходной ток: до 1.5А при надлежащем охлаждении

Интегрированная защита: ограничение тока короткого замыкания и тепловая блокировка

Тип корпуса: TO-220 для надежного монтажа и эффективного теплоотвода

Экологический стандарт: суффикс 'G' подтверждает отсутствие свинца (RoHS compliant)

Применение

Системы вторичного электропитания промышленных контроллеров и датчиков.

Лабораторные и стационарные блоки питания для макетирования электронных устройств.

Аудио- и видеоаппаратура (каскады предварительного усиления), где критичен низкий уровень электромагнитных помех.

Узлы управления в бытовой технике и электроинструменте.

Преимущества

Высокий коэффициент подавления нестабильности сети (PSRR): обеспечивает стабильную работу даже при значительных пульсациях входного напряжения.

Компенсация безопасной рабочей зоны (Safe-Area Compensation): встроенная защита транзистора выходного каскада от повреждений при критических нагрузках.

Минимальная обвязка: для стабильной работы требуются только входной и выходной конденсаторы, что сокращает площадь на плате и упрощает проектирование.

Высокая надежность Motorola: использование проверенной полупроводниковой архитектуры гарантирует длительный срок службы в промышленных условиях.

FAQ

Нужны ли внешние конденсаторы для корректной работы MC7808CTG?

Да, для предотвращения самовозбуждения рекомендуется устанавливать танталовый или керамический конденсатор 0.33 мкФ на входе и электролитический или керамический конденсатор не менее 0.1 мкФ на выходе.

Какую максимальную мощность может рассеивать этот стабилизатор?

Без радиатора корпус TO-220 рассеивает около 1.5-2 Вт. С массивным теплоотводом мощность может достигать 20 Вт, однако ограничивающим фактором станет внутренняя тепловая защита (срабатывает при перегреве кристалла выше 125-150°C).

Является ли данная модель актуальной для новых разработок?

Несмотря на появление импульсных DC-DC преобразователей, MC7808CTG остается базовым компонентом благодаря своей надежности, низкой стоимости и отсутствию высокочастотных помех. Срок жизни (Lifecycle) данной серии практически не ограничен.

Motorola MC7808CTG

Motorola MC7808CTG представляет собой прецизионный линейный стабилизатор положительного напряжения, ставший индустриальным стандартом для систем локального регулирования на уровне печатных плат. В отличие от импульсных преобразователей, данная микросхема обеспечивает «чистое» питание с минимальным уровнем шумов, что критически важно для аналоговых цепей и измерительной логики. Маркировка расшифровывается следующим образом: MC78 — серия регуляторов положительного напряжения, 08 — номинал 8 Вольт, C — рабочий температурный диапазон (коммерческий, от 0°C до +125°C), T — тип исполнения корпуса TO-220, G — соответствие экологическим нормам. Выбор этой модели оправдан в задачах, где требуется исключить влияние помех распределенной шины питания на чувствительные компоненты.
