Motorola MC7905CTG

Артикул: MC7905CTG

Изготовитель: Motorola

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MC7905CTG

Раздел

Подраздел

Motorola

Вес

Входное напряжение: Оптимальный диапазон от -7В до -25В (падение напряжения должно составлять не менее 2В для поддержания стабилизации).
Монтаж: Сквозное отверстие (THT). Фланец корпуса соединен с выводом INPUT, что требует изоляции при креплении на общий радиатор.
Конденсаторы: Рекомендуется использование входного конденсатора 2.2 мкФ и выходного 1.0 мкФ (танталовые) для подавления высокочастотных колебаний.
Температурный режим: Рабочий диапазон перехода от 0°C до +125°C.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Motorola на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Фиксированное выходное отрицательное напряжение: -5.0В

Максимальный выходной ток: до 1.5А (с соответствующим теплоотводом)

Интегрированная система защиты от тепловой перегрузки и короткого замыкания

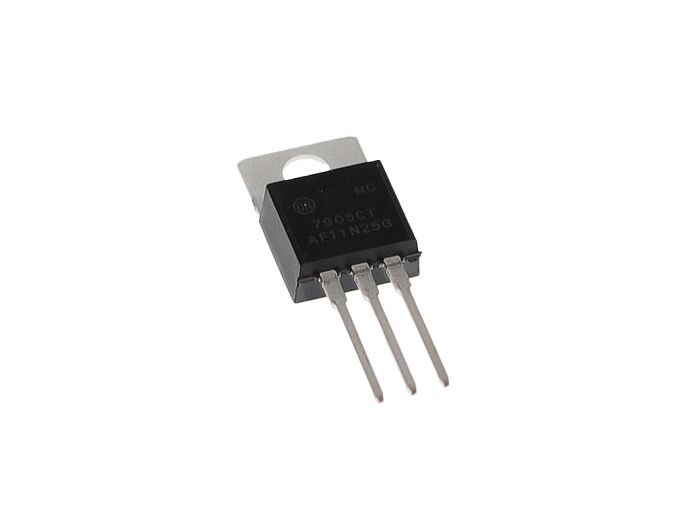

Корпус TO-220 (CTG): промышленный стандарт с бессвинцовым исполнением (Pb-Free)

Высокий коэффициент подавления пульсаций (Ripple Rejection)

Применение

Двухполярные источники питания для операционных усилителей и АЦП/ЦАП.

Промышленные системы автоматизации и контрольно-измерительная аппаратура.

Телекоммуникационное оборудование и сетевые интерфейсы.

Высококачественная аудиоаппаратура для минимизации фазовых искажений в каскадах усиления.

Преимущества

Термическая стабильность: Внутренняя схема ограничения тока и теплового отключения делает регулятор практически неуязвимым к перегрузкам.

Минимальный уровень шумов: Линейная архитектура обеспечивает чистый выходной сигнал, что критично для прецизионных измерительных приборов и аудиосхем.

Упрощенный дизайн печатной платы: Не требует внешних делителей напряжения; для стабильной работы достаточно двух внешних конденсаторов.

Высокая надежность (E-E-A-T): Оригинальные компоненты Motorola/Onsemi отличаются строгими допусками по выходному напряжению (обычно в пределах 2-4%).

FAQ

В чем отличие MC7905CTG от MC7805CTG?

MC7905 — это стабилизатор отрицательного напряжения (-5В), а MC7805 — положительного (+5В). Они имеют разную распиновку (у 7905 вход, земля и выход расположены иначе), поэтому они не являются взаимозаменяемыми.

Нужна ли изолирующая прокладка при установке на радиатор?

Да, если радиатор соединен с массой (GND). У серии MC79XX на металлическую подложку корпуса выведен входной сигнал (Input), а не земля, поэтому во избежание короткого замыкания необходимо использовать слюдяную или силиконовую прокладку.

Каков расчетный срок службы компонента в промышленных условиях?

При соблюдении теплового режима (температура кристалла до 100°C) и использовании качественных фильтрующих конденсаторов, срок наработки на отказ превышает 100 000 часов. Гарантия производителя подтверждает соответствие заявленным параметрам на протяжении всего жизненного цикла устройства.

Motorola MC7905CTG

Линейный стабилизатор отрицательного напряжения Motorola MC7905CTG представляет собой высоконадежное решение для формирования шины питания -5В. В инженерной практике данная модель является комплементарной парой к положительным регуляторам серии 7805, что критически важно при проектировании двухполярных источников питания. Маркировка 'MC' подтверждает принадлежность к стандартной промышленной серии, а суффикс 'G' гарантирует соответствие экологическим нормам RoHS. В отличие от бюджетных аналогов, MC7905CTG обладает внутренней компенсацией безопасной зоны, что предотвращает выход из строя при резких скачках нагрузки. Это проверенный временем компонент, обеспечивающий стабильную работу аналоговых и цифровых узлов без необходимости сложной обвязки.
