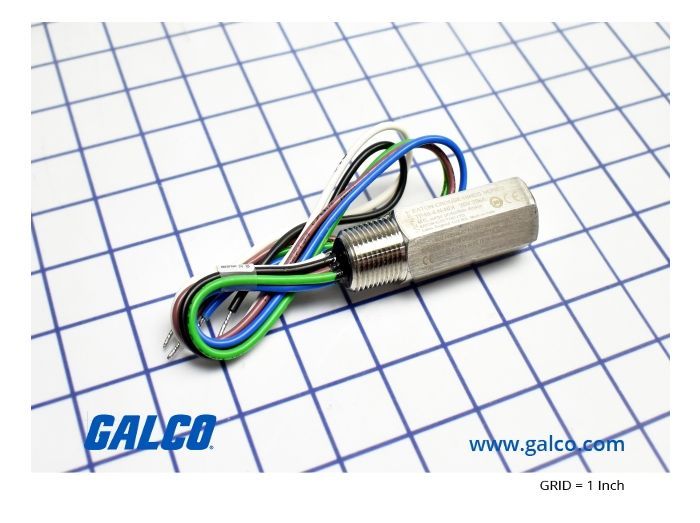

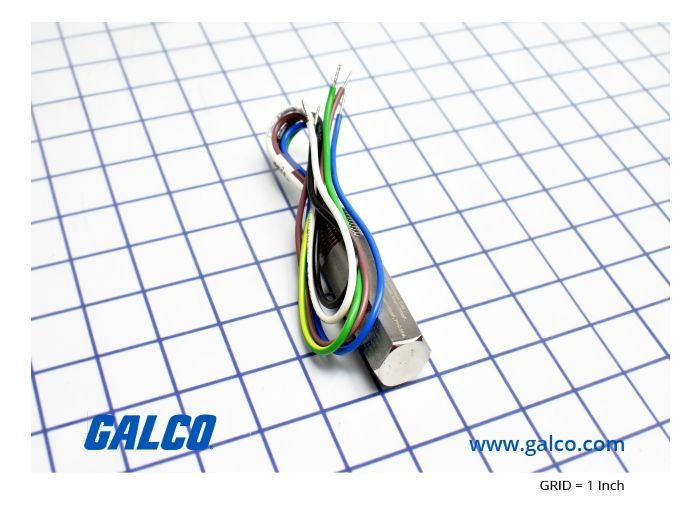

MTL Instrument TP-48-4-N-NDI

Артикул: TP-48-4-N-NDI
Изготовитель: MTL Instrument
Thumbnail 0
Thumbnail 1
MTL Instrument TP-48-4-N-NDI 0
MTL Instrument TP-48-4-N-NDI 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TP-48-4-N-NDI

Раздел
Подраздел
MTL Instrument
Вес
  • Количество защищаемых линий: 4 (идеально для питания + сигнальных цепей).
  • Тип резьбы для монтажа: 1/2" NPT (стандарт для большинства промышленных трансмиттеров).
  • Рабочее напряжение: до 48 В постоянного тока (совместимость с большинством промышленных шин).
  • Температурный диапазон: Эксплуатация от -40°C до +85°C без деградации характеристик.
  • Классификация зон: Подходит для использования в зонах класса 2 (Division 2) согласно стандартам ATEX/IECEx.
  • Материал корпуса: Высокопрочный сплав с защитным покрытием, устойчивый к вибрациям.
  • Количество защищаемых линий: 4 (идеально для питания + сигнальных цепей).
  • Тип резьбы для монтажа: 1/2" NPT (стандарт для большинства промышленных трансмиттеров).
  • Рабочее напряжение: до 48 В постоянного тока (совместимость с большинством промышленных шин).
  • Температурный диапазон: Эксплуатация от -40°C до +85°C без деградации характеристик.
  • Классификация зон: Подходит для использования в зонах класса 2 (Division 2) согласно стандартам ATEX/IECEx.
  • Материал корпуса: Высокопрочный сплав с защитным покрытием, устойчивый к вибрациям.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда MTL Instrument на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Надежная защита 4-проводных полевых передатчиков от переходных процессов и скачков напряжения
Компактный корпус с монтажом непосредственно в свободный кабельный ввод прибора (1/2" NPT)
Гибридная схема защиты на основе газоразрядных трубок (GDT) и быстродействующих диодов
Сертификация для применения в потенциально взрывоопасных зонах (Ex nA)
Минимальное вносимое сопротивление, не влияющее на точность измерений 4-20 мА
Применение
Защита расходомеров, датчиков давления и уровня в нефтегазовой отрасли (Upstream/Downstream).
Обеспечение отказоустойчивости систем автоматизации (АСУ ТП) на очистных сооружениях и водоканалах.
Защита метеорологических станций и удаленных телеметрических узлов в составе систем SCADA.
Применение в химической промышленности для защиты интеллектуальных полевых устройств в зонах повышенного риска.
Защита расходомеров, датчиков давления и уровня в нефтегазовой отрасли (Upstream/Downstream).
Обеспечение отказоустойчивости систем автоматизации (АСУ ТП) на очистных сооружениях и водоканалах.
Защита метеорологических станций и удаленных телеметрических узлов в составе систем SCADA.
Применение в химической промышленности для защиты интеллектуальных полевых устройств в зонах повышенного риска.
Преимущества
Концепция «Direct Mounting»: Устройство вкручивается в неиспользуемое отверстие кабельного ввода передатчика, исключая необходимость в дополнительных монтажных шкафах и кронштейнах.
Высокая пропускная способность по току: Способность отводить импульсные токи до 10 кА, обеспечивая защиту даже при близких ударах молнии.
Многоуровневая архитектура защиты: Сочетание высокой скорости срабатывания полупроводниковых компонентов и высокой энергоемкости газоразрядников гарантирует низкий уровень остаточного напряжения (let-through voltage).
Универсальность интерфейсов: Совместимость с протоколами HART, Foundation Fieldbus и традиционными петлями 4-20 мА без искажения формы сигнала.
Долговечность в суровых условиях: Корпус из нержавеющей стали или коррозионностойких сплавов позволяет эксплуатировать устройство в условиях морского климата и агрессивных химических производств.
Концепция «Direct Mounting»: Устройство вкручивается в неиспользуемое отверстие кабельного ввода передатчика, исключая необходимость в дополнительных монтажных шкафах и кронштейнах.
Высокая пропускная способность по току: Способность отводить импульсные токи до 10 кА, обеспечивая защиту даже при близких ударах молнии.
Многоуровневая архитектура защиты: Сочетание высокой скорости срабатывания полупроводниковых компонентов и высокой энергоемкости газоразрядников гарантирует низкий уровень остаточного напряжения (let-through voltage).
Универсальность интерфейсов: Совместимость с протоколами HART, Foundation Fieldbus и традиционными петлями 4-20 мА без искажения формы сигнала.
Долговечность в суровых условиях: Корпус из нержавеющей стали или коррозионностойких сплавов позволяет эксплуатировать устройство в условиях морского климата и агрессивных химических производств.
FAQ

Влияет ли установка TP-48-4-N-NDI на калибровку датчика 4-20 мА?

Нет, устройство вносит пренебрежимо малое последовательное сопротивление и емкость, что не сказывается на точности аналогового сигнала и корректной работе цифровых протоколов связи, таких как HART.


Требуется ли техническое обслуживание устройства в процессе эксплуатации?

Устройство является необслуживаемым. Однако после фиксации прямых попаданий молнии в защищаемую зону рекомендуется провести проверку целостности цепи и отсутствие короткого замыкания на землю в модуле защиты.


Какова экономическая целесообразность установки этого модуля?

Стоимость TP-48 составляет менее 10-15% от стоимости современного интеллектуального передатчика. Защита окупается при первом же скачке напряжения, предотвращая простой технологической линии и затраты на замену дорогостоящего оборудования.


MTL Instrument TP-48-4-N-NDI
MTL TP-48-4-N-NDI — это специализированное устройство защиты от импульсных перенапряжений (УЗИП), разработанное для обеспечения сохранности дорогостоящих полевых датчиков и передатчиков. В отличие от стандартных барьеров на DIN-рейку, серия TP48 устанавливается непосредственно в корпус прибора, защищая его электронику «на последнем метре». Данная модификация специально адаптирована для 4-проводных систем связи и питания. Маркировка TP-48-4-N-NDI указывает на принадлежность к серии Transmitter Protection, поддержку четырех линий, наличие резьбового соединения NPT и соответствие стандартам искробезопасности или неискрящего исполнения (NDI/Ex n). Это решение является промышленным стандартом для объектов с высокой грозовой активностью, позволяя избежать выхода из строя сенсоров Rosemount, Endress+Hauser или Honeywell при наводках в кабельных трассах.
