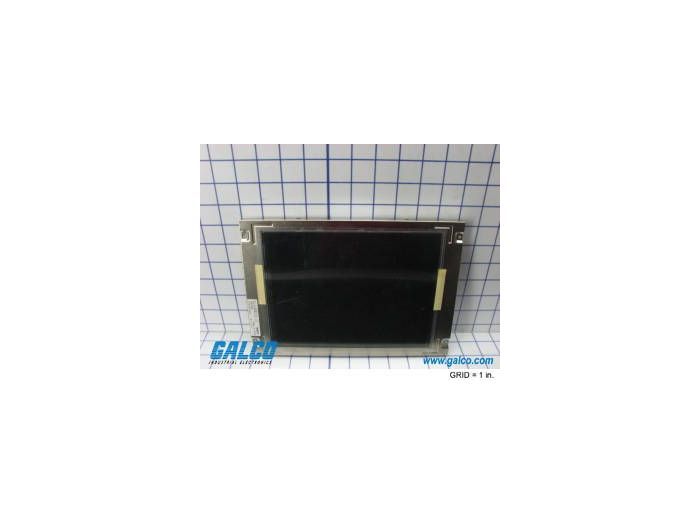

NEC NL6448AC30-10

Артикул: NL6448AC30-10
Изготовитель: NEC
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NL6448AC30-10

Раздел
Ремонт
Подраздел
NEC
Вес
  • Проверка совместимости физических размеров и крепежных отверстий в корпусе оборудования
  • Соответствие напряжения питания логики (VCC 5.0V) и питания инвертора подсветки
  • Тип интерфейсного разъема: 31-pin и разъемы ламп подсветки
  • Совместимость с контроллерами: поддержка CMOS 6-bit сигналов
  • Интеграция: Требуется внешний инвертор для запуска ламп CCFL
  • Ограничение: Не предназначен для работы в условиях прямого солнечного света (Outdoor) без защитных фильтров
  • Ограничение: Низкая устойчивость к экстремальным вибрациям без дополнительных демпферов
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NEC на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Диагональ: 9.4 дюйма (24 см)
Разрешение: 640 x 480 пикселей (VGA)
Тип матрицы: a-Si TFT-LCD
Технология подсветки: 2 лампы CCFL (Cold Cathode Fluorescent Lamp)
Интерфейс передачи данных: Параллельный CMOS/TTL (1 ch, 6-bit)
Яркость: 300 кд/м² (типовое значение)
Коэффициент контрастности: 150:1
Диагональ: 9.4 дюйма (24 см)
Разрешение: 640 x 480 пикселей (VGA)
Тип матрицы: a-Si TFT-LCD
Технология подсветки: 2 лампы CCFL (Cold Cathode Fluorescent Lamp)
Интерфейс передачи данных: Параллельный CMOS/TTL (1 ch, 6-bit)
Яркость: 300 кд/м² (типовое значение)
Коэффициент контрастности: 150:1
Применение
Серия NL6448 включает модификации с различными суффиксами (-10, -12, -45), определяющими яркость и тип антибликового покрытия
При замене на современные LED-аналоги требуется установка драйвера подсветки вместо CCFL-инвертора
Взаимозаменяемость: возможна замена на аналоги от Sharp или Kyocera при полном совпадении распиновки и таймингов
Суффикс модели критичен для определения типа коннектора и углов обзора
Серия NL6448 включает модификации с различными суффиксами (-10, -12, -45), определяющими яркость и тип антибликового покрытия
При замене на современные LED-аналоги требуется установка драйвера подсветки вместо CCFL-инвертора
Взаимозаменяемость: возможна замена на аналоги от Sharp или Kyocera при полном совпадении распиновки и таймингов
Суффикс модели критичен для определения типа коннектора и углов обзора
FAQ

Можно ли подключить NL6448AC30-10 к LVDS контроллеру?

Напрямую нет; данная панель использует параллельный интерфейс CMOS/TTL, для LVDS потребуется активный конвертер сигнала.


Что делать, если экран светится белым или отсутствует изображение?

Проверьте напряжение VCC (5.0V) и надежность фиксации 31-контактного шлейфа; при исправной подсветке проблема обычно в логике или отсутствии данных.


Каков ресурс ламп подсветки в этой модели?

Типовой ресурс CCFL составляет 10 000 – 25 000 часов, после чего наблюдается падение яркости или покраснение изображения.


NEC NL6448AC30-10
NEC NL6448AC30-10 — это промышленная TFT-LCD матрица диагональю 9.4 дюйма с разрешением VGA. Модуль предназначен для использования в человеко-машинных интерфейсах (HMI), стойках ЧПУ, медицинских приборах и контрольно-измерительном оборудовании, требующем стабильной передачи цветовой информации в индустриальных условиях.
NEC
NEC является производителем электронных компонентов, таких как интегральные микросхемы и транзисторы.
