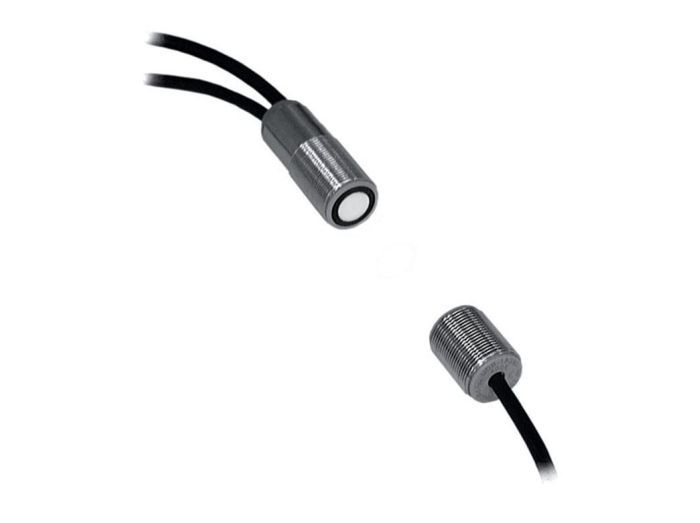

Pepperl Fuchs 186657

Артикул: 186657

Изготовитель: Pepperl Fuchs

Новый продукт Запросить стоимость и остатки 2 484 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 186657

Раздел

Ультразвуковой

Подраздел

Pepperl Fuchs

Вес

Подбор по среде: Совместим с плотной бумагой (от 10 г/м²), картоном, пластиковыми пленками и металлической фольгой.
Монтажный зазор: Оптимальное расстояние между излучателем и приемником составляет 40–45 мм (допустимый диапазон 20–60 мм).
Угол установки: Для предотвращения эффекта стоячей волны рекомендуется монтаж под углом 10°–15° к нормали листа.
Интеграция: Прямое подключение к ПЛК через стандартные дискретные входы 24 В.
Ограничения: Не применяется для обнаружения материалов с высокой степенью пористости (поролон, сетки) или неоднородной толщиной (гофрокартон).
Инженерное ограничение: Требуется строгое соблюдение соосности излучателя и приемника для корректной детекции фазового сдвига.
Сертификация: CE, cULus, EAC.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Pepperl Fuchs на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип устройства: Ультразвуковая система контроля двойного листа (Double sheet sensor)

Артикул производителя: 186657

Модель: UDC-18GM50-255-3E3

Конструктивное исполнение: Цилиндр M18 x 1, длина 50 мм

Выходной сигнал: 3 дискретных выхода PNP (недостающий лист, один лист, двойной лист)

Рабочее напряжение: 18–30 В DC

Частота ультразвука: прибл. 255 кГц

Тип подключения: Разъем M12, 5-контактный

Применение

Расшифровка 3E3: Указывает на наличие трех PNP выходов (NO контакты).

Альтернатива 3E1: Исполнение с NPN выходами для соответствующих систем управления.

Версия 255S: Вариант с повышенной помехозащищенностью для условий сильных электромагнитных шумов.

Модификации с кабелем: Модели с несъемным кабелем (без индекса V1) для стационарного монтажа.

Функциональные аналоги: Серия Sick UD18, Balluff BUS M18 (специализированные версии для двойного листа).

FAQ

Как датчик реагирует на прозрачные пленки?

Ультразвуковой метод детекции не зависит от оптических свойств материала, поэтому датчик стабильно работает с любыми типами прозрачных и зеркальных пленок.

Нужно ли перенастраивать датчик при смене плотности бумаги?

Устройство имеет встроенную функцию Teach-In, позволяющую быстро адаптировать пороги срабатывания под конкретную толщину и материал.

Что означает индикация на корпусе?

Светодиоды визуализируют три состояния: зеленый (лист один), желтый (лист отсутствует), мигающий желтый (двойной лист/ошибка).

Pepperl Fuchs 186657

Pepperl+Fuchs 186657 (UDC-18GM50-255-3E3) представляет собой специализированный ультразвуковой датчик контроля двойного листа в цилиндрическом корпусе M18. Устройство предназначено для автоматизированных систем подачи листовых материалов (бумага, картон, пленка, металлическая фольга), обеспечивая защиту оборудования от повреждений при захвате нескольких слоев одновременно. Датчик работает на принципе анализа прохождения ультразвукового импульса сквозь материал, что гарантирует стабильное обнаружение независимо от цвета или прозрачности объекта.
