Pepperl Fuchs 199290-0047

Артикул: 199290-0047
Изготовитель: Pepperl Fuchs
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 199290-0047

Раздел
Измерение
Подраздел
Pepperl Fuchs
Вес
  • Совместимость с кодовой лентой системы WCS (требуется для работы)
  • Наличие мастера RS-485 для приема данных о позиционировании
  • Соблюдение монтажных зазоров между головкой и кодовой лентой
  • Интеграция: разъем M12, индикация статуса LED (Green, Red, Yellow)
  • Ограничение: Отсутствует защита от переполюсовки и короткого замыкания (требуется внешний предохранитель)
  • Ограничение: Не использовать в средах, выходящих за температурный предел -40/+60 °C
  • Сертификация: CE
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Pepperl Fuchs на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип устройства: Оптический датчик расстояния (считывающая головка) системы WCS3B
Интерфейс: RS 485 для прямой интеграции в промышленные сети
Напряжение питания: 10–30 В DC (номинальное 12/24 В DC)
Класс защиты: IP67 и IP69 (устойчивость к мойке под давлением)
Рабочий диапазон температур: от -40 °C до +60 °C (-40...140 °F)
Материал корпуса: Неметаллический композит с высокой химической стойкостью
Подключение: Стандартный 5-контактный разъем M12
Применение
Кодировка модели: WCS3B (серия), LS221 (тип интерфейса/выхода), H-OL (исполнение для тяжелых условий)
Суффикс 'OL': Оптимизировано для наружного применения и условий с высокой влажностью
Тип интерфейса: Вариант LS221 жестко определяет протокол RS-485 (несовместим с SSI или CANopen без конвертеров)
Аналоги: Другие считывающие головки серии WCS3B с соответствующим протоколом связи
FAQ

Нужна ли дополнительная защита при монтаже?

Датчик имеет рейтинг IP69, но не защищен от переполюсовки и КЗ, поэтому требует стабилизированного питания с защитой цепи.


Как проверить состояние датчика на месте?

Устройство оснащено встроенной светодиодной индикацией (красный, желтый, зеленый LED) для быстрой диагностики питания и сигнала.


Работает ли этот датчик как обычный дальномер?

Нет, это специализированная считывающая головка, которая работает только в паре с перфорированной кодовой лентой системы WCS.


Pepperl Fuchs 199290-0047

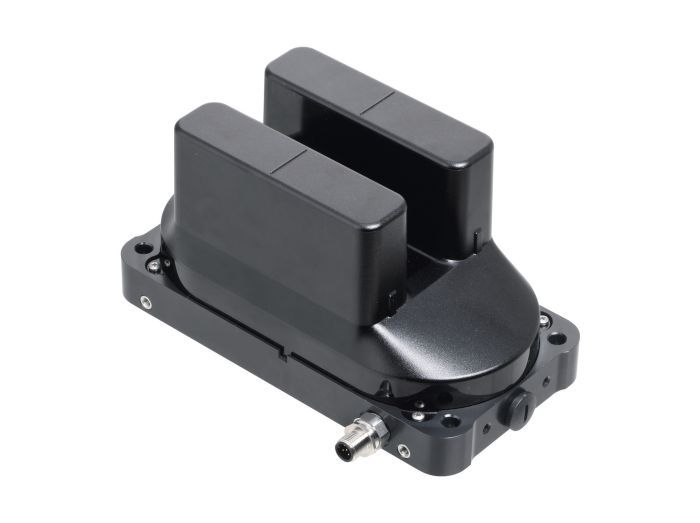

Считывающая головка Pepperl+Fuchs 199290-0047 (модель WCS3B-LS221H-OL) является компонентом системы абсолютного линейного позиционирования PosiTrack (WCS). Оптический датчик предназначен для точного определения координат подвижных объектов по кодовой ленте, передавая данные по интерфейсу RS-485 в условиях агрессивных сред.
