Pepperl Fuchs 203481

Артикул: 203481
Изготовитель: Pepperl Fuchs
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 203481

Раздел
Полевые подключаемые разъемы датчиков
Подраздел
Pepperl Fuchs
Вес
  • Соответствие посадочного места: стандарт M23 (19 контактов).
  • Проверка совместимости: сечение жил кабеля и внешний диаметр оболочки должны соответствовать параметрам зажимного сальника.
  • Электрические параметры: рабочее напряжение и ток не должны превышать номинальные значения для серии V23 (19-pin).
  • Условия среды: проверка класса защиты IP (зависит от качества сборки и типа уплотнения).
  • Совместимость: ответные розетки Pepperl+Fuchs серии V23 (19-pin).
  • Интеграция: поддержка стандартных интерфейсов энкодеров и многоканальных датчиков.
  • Ограничения: не предназначен для использования в агрессивных средах без дополнительной защиты корпуса.
  • Ограничения: не превышать допустимый радиус изгиба подводимого кабеля при монтаже.
  • Соответствие посадочного места: стандарт M23 (19 контактов).
  • Проверка совместимости: сечение жил кабеля и внешний диаметр оболочки должны соответствовать параметрам зажимного сальника.
  • Электрические параметры: рабочее напряжение и ток не должны превышать номинальные значения для серии V23 (19-pin).
  • Условия среды: проверка класса защиты IP (зависит от качества сборки и типа уплотнения).
  • Совместимость: ответные розетки Pepperl+Fuchs серии V23 (19-pin).
  • Интеграция: поддержка стандартных интерфейсов энкодеров и многоканальных датчиков.
  • Ограничения: не предназначен для использования в агрессивных средах без дополнительной защиты корпуса.
  • Ограничения: не превышать допустимый радиус изгиба подводимого кабеля при монтаже.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Pepperl Fuchs на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности

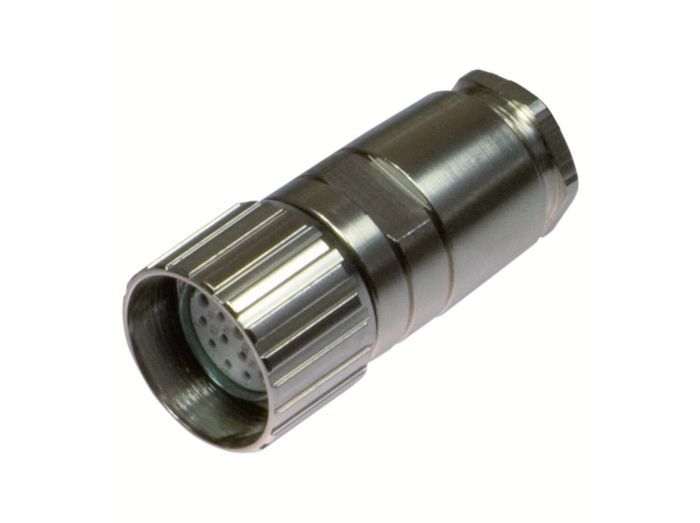

Модель: V23S-19-G (артикул 203481)
Тип разъема: M23, полевой (field-attachable)
Количество контактов: 19-pin
Исполнение: Прямое (G — Gerade)
Тип соединения: Штекерный (Male)
Материал корпуса: Металлический сплав с никелированием
Назначение: Передача сигналов управления и питания
Применение
Расшифровка: V23 — серия (M23), S — штекер (Male), 19 — количество полюсов, G — прямое исполнение.
Альтернатива: V23-G-10M-PUR (готовый кабель с разъемом) для исключения ошибок ручного монтажа.
Модификации: версия V23-W (угловое исполнение) для монтажа в ограниченном пространстве.
Замены: совместим с промышленными разъемами стандарта M23 19-pin других производителей (Phoenix Contact, Binder, Hummel) при совпадении схемы распиновки.
FAQ

Каким способом крепятся провода внутри разъема?

В данной серии чаще всего используется пайка (solder connection), что обеспечивает высокую вибростойкость соединения.


Подходит ли этот разъем для экранированного кабеля?

Да, металлический корпус серии V23 поддерживает кольцевое заземление экрана для защиты от электромагнитных помех.


Можно ли использовать разъем для питания двигателей?

Только для слаботочных цепей управления; для силовых цепей питания двигателей требуются специализированные разъемы серии M23 Power.


Pepperl Fuchs 203481
Разъем Pepperl+Fuchs V23S-19-G (артикул 203481) — это промышленный штекер серии V23 (типоразмер M23), предназначенный для полевого монтажа на кабель. Используется для подключения многоконтактных датчиков, энкодеров и исполнительных механизмов в системах промышленной автоматизации. Позволяет создавать кабельные сборки произвольной длины непосредственно на объекте.
