Pepperl Fuchs 240797-100013

Артикул: 240797-100013
Изготовитель: Pepperl Fuchs
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 240797-100013

Раздел
Соединительные кабели для датчиков
Подраздел
Pepperl Fuchs
Вес
  • Соответствие монтажных размеров разъемов (M8 и M12) на датчике и стороне контроллера/распределителя.
  • Необходимость защиты кабеля от воздействия сварочных искр и капель металла.
  • Проверка допустимого радиуса изгиба кабеля в подвижных узлах оборудования.
  • Совместимость: Стандартные индуктивные, емкостные и оптические датчики с разъемом M8.
  • Совместимость: Распределительные коробки (IO-Link мастеры, пассивные блоки) с портами M12.
  • Ограничения: Не превышать номинальный ток (обычно до 4 А) и напряжение для данных типов разъемов.
  • Ограничения: Не использовать в средах с постоянным погружением в агрессивные химикаты без проверки стойкости POC.
  • Соответствие монтажных размеров разъемов (M8 и M12) на датчике и стороне контроллера/распределителя.
  • Необходимость защиты кабеля от воздействия сварочных искр и капель металла.
  • Проверка допустимого радиуса изгиба кабеля в подвижных узлах оборудования.
  • Совместимость: Стандартные индуктивные, емкостные и оптические датчики с разъемом M8.
  • Совместимость: Распределительные коробки (IO-Link мастеры, пассивные блоки) с портами M12.
  • Ограничения: Не превышать номинальный ток (обычно до 4 А) и напряжение для данных типов разъемов.
  • Ограничения: Не использовать в средах с постоянным погружением в агрессивные химикаты без проверки стойкости POC.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Pepperl Fuchs на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Разъем 1: M8, 3-контактный, вилка (M), прямой
Разъем 2: M12, 4-контактный, розетка (G), прямая
Длина кабеля: 5 метров
Материал оболочки: POC (Weld-bead resistant — стойкость к сварочным брызгам)
Цвет оболочки: Оранжевый
Конфигурация контактов: переход M8 на M12
Тип соединения: резьбовое
Применение
V3 (M8) / V1 (M12) — маркировка типоразмеров разъемов Pepperl+Fuchs.
POC — исполнение оболочки для экстремальных температур и искр (сварочное исполнение).
OR5M — цветовая кодировка (оранжевый) и длина (5 метров).
GM / G — обозначение прямого исполнения корпуса разъема (Male/Straight).
Доступны варианты с угловыми разъемами (маркировка W вместо G).
Возможны исполнения с оболочкой PUR или PVC для менее жестких условий эксплуатации.
FAQ

Чем оболочка POC отличается от стандартного PUR кабеля?

POC (полиолефин) обладает повышенной стойкостью к термическому воздействию и не повреждается при попадании раскаленных сварочных брызг.


Является ли данный кабель экранированным?

Согласно спецификации V3-GM-OR5M-POC-V11-G, данный тип кабеля не имеет общего экрана; для защиты от сильных ЭМП требуются модели с суффиксом -S.


Можно ли подключить 4-контактный датчик к разъему V3?

Нет, разъем V3 (M8) физически имеет 3 контакта. Для 4-контактных датчиков M8 используйте серию V31.


Pepperl Fuchs 240797-100013

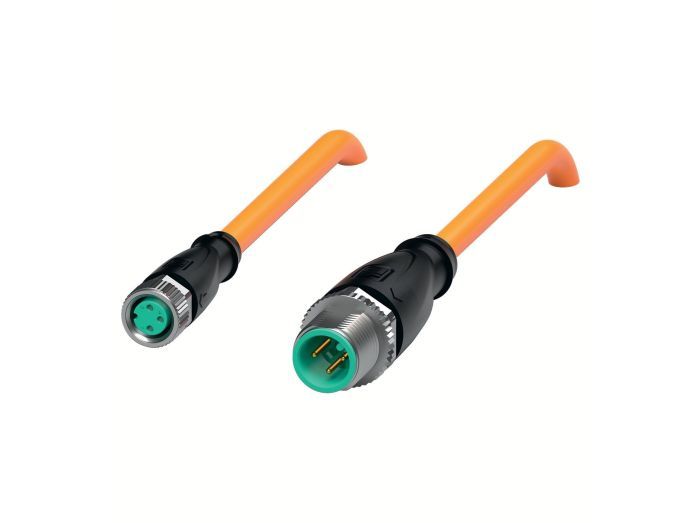

Промышленный соединительный кабель (кордсет) Pepperl+Fuchs V3-GM-OR5M-POC-V11-G предназначен для надежного подключения датчиков и исполнительных механизмов в системах промышленной автоматизации. Модель представляет собой переходной кабель с разъемами M8 и M12, выполненный в специальной оболочке, устойчивой к сварочным искрам (POC). Применяется для передачи сигналов в условиях интенсивных термических и механических нагрузок, характерных для сварочных цехов и автоматизированных сборочных линий.
