Pepperl Fuchs 297553

Артикул: 297553
Изготовитель: Pepperl Fuchs
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 297553

Раздел
Клеммные колодки
Подраздел
Pepperl Fuchs
Вес
  • Проверка типа выходного сигнала датчиков (строго PNP для корректной работы индикации E2)
  • Соответствие количества контактов магистрального кабеля (требуется 12-pin разъем V112)
  • Суммарная токовая нагрузка на распределитель не должна превышать паспортные значения
  • Совместимость с датчиками: любые стандартные устройства с разъемом M12
  • Интеграция: подключение к контроллеру (ПЛК) через ответный кабель серии V112
  • Ограничение: не использовать в цепях с NPN-логикой (индикация не будет работать корректно)
  • Ограничение: проверять степень защиты IP (данные уточняются) перед установкой в зонах с прямой подачей воды или агрессивных сред
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Pepperl Fuchs на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Бренд: Pepperl+Fuchs
Артикул: 297553
Модель: V1-8A-E2-V112
Количество портов: 8 разъемов для полевых устройств
Типоразмер разъемов: M12 (V1)
Индикация: Светодиодная (тип E2, для PNP логики)
Магистральное подключение: Разъем M12 (12-контактный, V112)
Категория: Соединительные компоненты / Клеммные коробки
Применение
V1: стандарт разъема M12 (4 или 5 пинов на порт)
8A: конфигурация на 8 портов
E2: встроенная светодиодная индикация состояния (PNP)
V112: спецификация выхода на магистраль (12-пиновый M12)
При подборе аналогов учитывать распиновку (Pinout) магистрального кабеля
Существуют модификации без светодиодов или для других типов сигналов
FAQ

Можно ли использовать данный блок с NPN датчиками?

Электрическое соединение возможно, но светодиодная индикация (E2) работать не будет, так как она рассчитана на PNP-сигнал.


Какой кабель нужен для подключения к контроллеру?

Необходим специальный соединительный кабель с 12-контактным разъемом M12 (серия V112).


Идет ли кабель в комплекте?

Нет, артикул 297553 является распределительным блоком; соединительные кабели приобретаются отдельно исходя из требуемой длины.


Pepperl Fuchs 297553

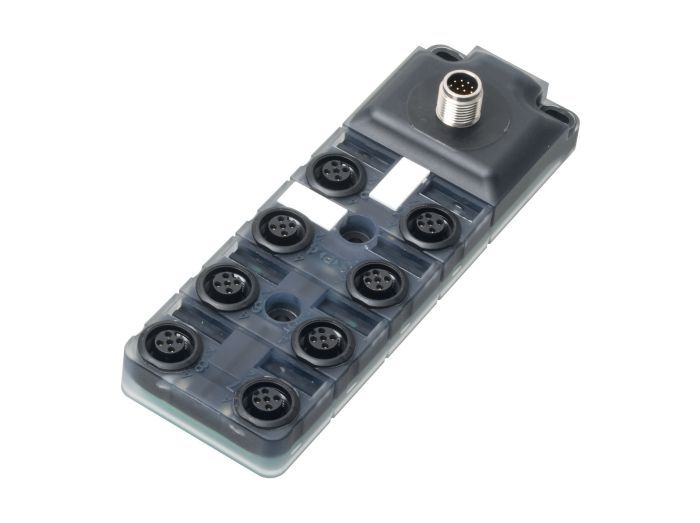

Pepperl+Fuchs 297553 (модель V1-8A-E2-V112) представляет собой пассивный распределитель (сплиттер) для подключения датчиков и исполнительных механизмов. Устройство служит для концентрации сигналов в полевых условиях, позволяя объединить до 8 периферийных устройств в один магистральный кабель. Применяется для оптимизации кабельных трасс и упрощения монтажа в шкафах автоматизации и на станинах оборудования.
