Powerex T700103004BY

Артикул: T700103004BY

Изготовитель: POWEREX

Новый продукт Запросить стоимость и остатки 711 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики T700103004BY

Раздел

Управление фазой

Подраздел

Powerex

Вес

Соответствие рабочего напряжения системы лимиту 1000В (с учетом запаса надежности).
Наличие охлаждающего радиатора, совместимого с монтажным основанием TO-118.
Совместимость параметров управляющего сигнала (IGT/VGT) с драйвером управления.
Тип нагрузки: индуктивная (двигатели) или резистивная (нагреватели).
Монтаж: резьбовое соединение (требуется контроль момента затяжки для обеспечения теплового контакта).
Интеграция: подключение силовых шин через стандартные клеммы под болт.
Ограничение: не предназначен для высокочастотного переключения (использовать специализированные быстрые SCR или IGBT).
Ограничение: эксплуатация без теплоотвода при номинальных токах недопустима.
Ограничение: чувствительность к превышению критической скорости нарастания напряжения (dV/dt).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда POWEREX на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип полупроводника: Тиристор (SCR)

Серия: T700 (Phase Control)

Повторяющееся импульсное напряжение (VDRM/VRRM): 1000 В

Средний ток в открытом состоянии (IT(avg)): 300 А

Тип корпуса: TO-118 (Stud Type / Штыревое исполнение)

Диапазон тока серии: 250–350 А

Диапазон напряжения серии: 200–2200 В

Применение

Маркировка T700103004BY: '10' обозначает напряжение 1000В, '30' обозначает ток 300А.

Варианты исполнения: суффиксы могут определять группы по времени выключения (tq) и динамическим параметрам.

Возможные аналоги: силовые тиристоры Westcode, Vishay или Infineon в идентичном форм-факторе TO-118.

При подборе замены необходимо учитывать шаг резьбы штыревого основания.

FAQ

Можно ли использовать данный SCR в сети 380-480В?

Да, номинал 1000В обеспечивает необходимый запас по напряжению для работы в стандартных промышленных сетях 380/480В.

Является ли основание тиристора изолированным?

Нет, у корпуса TO-118 основание (штырь) электрически связано с анодом, что требует изоляции радиатора от корпуса шкафа.

Где чаще всего применяется серия T700?

Основные сферы: зарядные устройства для АКБ, управление электродвигателями, сварочное оборудование и гальванические установки.

Powerex T700103004BY

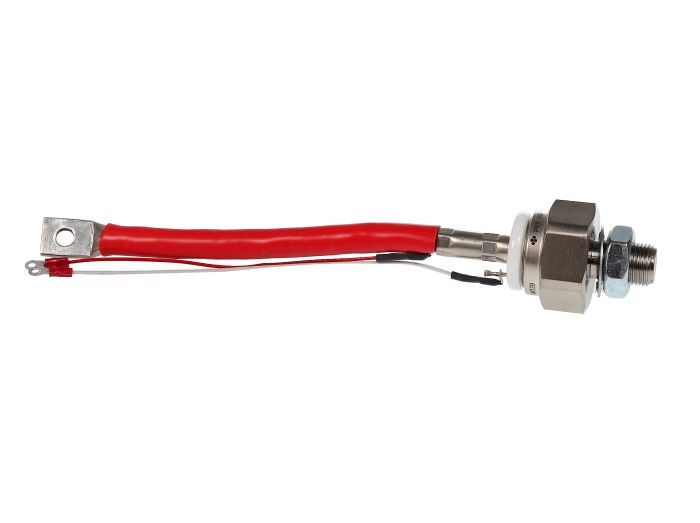

Powerex T700103004BY — это силовой тиристор (SCR) фазового управления в корпусе TO-118, предназначенный для работы в цепях с током до 300А и напряжением до 1000В. Устройство обеспечивает надежную коммутацию и регулировку мощности в тяжелых промышленных условиях, включая системы электропривода и выпрямительные установки.

POWEREX

POWEREX специализируется на производстве электронных компонентов для различных отраслей. В ассортименте представлены преобразователи тока, тиристоры, мостовые выпрямители и интегральные микросхемы, предназначенные для управления электропитанием.
