Powerex T9GH1210B2DH

Артикул: T9GH1210B2DH

Изготовитель: POWEREX

Новый продукт Запросить стоимость и остатки 862 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики T9GH1210B2DH

Раздел

Инвертор

Подраздел

Powerex

Вес

Проверка соответствия пикового напряжения сети (запас не менее 20-30% от 1200V).
Расчет теплоотвода: обязательное использование охладителей с обеих сторон (Double Side Cooling).
Контроль усилия прижима: монтаж требует калиброванного усилия для обеспечения электрического и теплового контакта.
Совместимость с драйверами управления тиристорами по току затвора (Gate current).
Интеграция: стандартный форм-фактор TO-200AD для быстрой замены в существующих сборках.
Ограничение: не использовать в средах с агрессивными испарениями без герметичного шкафа.
Ограничение: чувствительность к скорости нарастания напряжения (dV/dt) и тока (di/dt).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда POWEREX на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип полупроводника: Тиристор (SCR)

Серия: T9GH

Повторяющееся импульсное напряжение в закрытом состоянии (V_DRM): 1200V

Среднеквадратичный ток (I_T(RMS)): 1570A (в рамках серии 800-1100A средний ток)

Время выключения (TQ): 25 мкс

Тип корпуса: TO-200AD (Press-pack / Disc)

Применение: ИБП (UPS), электроприводы, циклоконвертеры, прерыватели (choppers)

Применение

Расшифровка кода: T9GH [Напряжение 12=1200V] [Ток 10=1570A] [TQ 2=25мкс].

Варианты серии: доступны исполнения до 2000V для высоковольтных сетей.

Суффиксы определяют время выключения и параметры затвора, критичные для динамических режимов.

Возможная замена: аналоги в корпусе TO-200AD от брендов Infineon, ABB, Westcode (требуется сверка по dV/dt и TQ).

FAQ

Требуется ли специальный инструмент для монтажа T9GH1210B2DH?

Да, необходим специализированный прижимной механизм (кламп) с индикатором усилия для обеспечения надежного контакта корпуса TO-200AD.

Для каких задач подходит параметр TQ=25?

Это относительно быстрое время выключения для SCR, что позволяет использовать прибор в инверторах и схемах с принудительной коммутацией.

Можно ли использовать этот тиристор в сетях 660В?

Да, рабочее напряжение 1200V обеспечивает достаточный запас прочности для сетей 380-660В.

Powerex T9GH1210B2DH

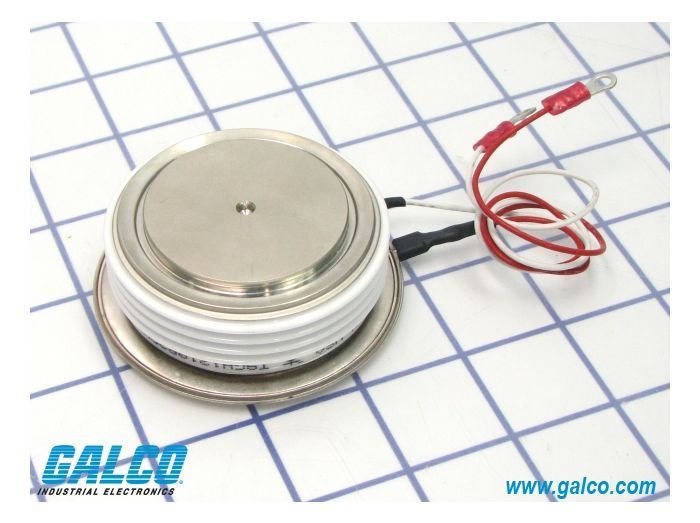

Powerex T9GH1210B2DH — это силовой тиристор (SCR) серии T9GH, выполненный в корпусе типа «таблетка» (TO-200AD). Предназначен для коммутации высоких токов в инверторных системах, установках индукционного нагрева и преобразователях частоты, где требуются высокие показатели надежности и эффективности управления мощностью.

POWEREX

POWEREX – это производитель электронных компонентов для силовой электроники и автоматики. Компания предлагает широкий выбор продукции, включая тиристоры, преобразователи тока, интегральные микросхемы и мостовые выпрямители, обеспечивая решения для различных промышленных применений.
