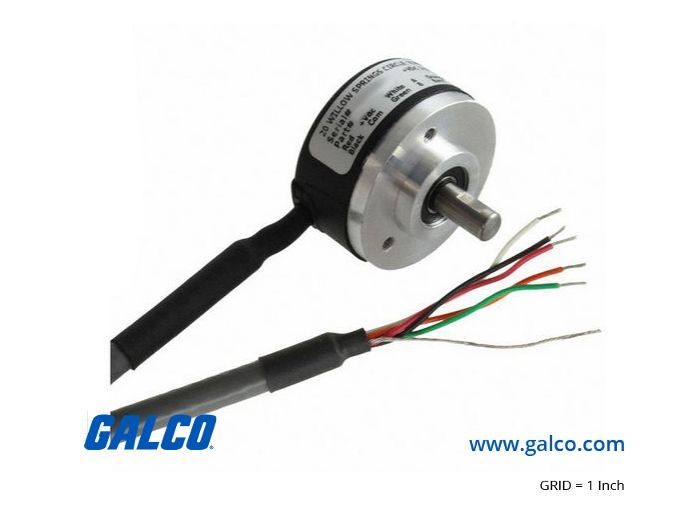

Red Lion ZSD1000A

Артикул: ZSD1000A
Изготовитель: Red Lion
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики ZSD1000A

Раздел
Инкрементальный
Подраздел
Red Lion
Вес
  • Проверка совместимости входного интерфейса контроллера/счетчика с логикой NPN (открытый коллектор)
  • Соответствие механического интерфейса вала 0.25" и типа крепления Servo
  • Максимальный ток нагрузки не должен превышать 20 мА
  • Интеграция: Совместим с ПЛК и тахометрами, поддерживающими высокоскоростной счет (High Speed Counter)
  • Направление вращения: Канал A опережает B при вращении вала по часовой стрелке
  • Инженерное ограничение: Модель требует внешних подтягивающих резисторов, если они не встроены в приемное устройство
  • Окружающая среда: Данные по степени защиты IP не указаны, рекомендуется использование в сухих производственных зонах
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Red Lion на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Разрешение: 1000 импульсов на оборот (PPR)
Диаметр вала: 0.25 дюйма (6.35 мм)
Тип выхода: NPN Open Collector (Current Sink)
Выходной сигнал: Двухканальный квадратурный (A, B)
Технология измерения: Оптическая
Конструкция: Цельнометаллический малогабаритный корпус
Тип монтажа: Сервомонтаж (Servo Mounting)
Ограничение тока: до 20 мА на каждый канал
Применение
Серия ZSD: включает модели с разрешением до 2500 PPR
Кодировка: числовое значение в артикуле (1000) определяет количество импульсов на оборот
Суффикс 'A': определяет специфику выходного каскада и конструктивного исполнения вала
Альтернативы: серия Red Lion ZG или ZB при необходимости другого типа монтажа или диаметра вала
FAQ

Можно ли подключить этот энкодер к PNP-входу?

Напрямую нет, так как выходы NPN Open Collector работают на замыкание цепи на 'землю' (Current Sink).


Как определить направление вращения?

По фазовому сдвигу: в данной модели фаза A опережает фазу B при вращении вала по часовой стрелке.


Какова предельная нагрузка на выход?

Выходные транзисторы имеют ограничение тока в 20 мА, что необходимо учитывать при выборе сопротивления нагрузки.


Red Lion ZSD1000A
Red Lion ZSD1000A — это миниатюрный инкрементальный оптический энкодер в цельнометаллическом корпусе, предназначенный для прецизионного определения скорости, положения и направления вращения вала. Прибор обеспечивает формирование двухканального квадратурного сигнала в системах промышленной автоматизации с ограниченным монтажным пространством.
