Schneider 115268

Артикул: 115268

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 7 312 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 115268

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Соответствие расхода системы значению 290 Cv
Совместимость с фланцевым монтажом 5"
Наличие питания 24V AC/DC и соответствующего управляющего сигнала
Соблюдение лимита перепада давления (не более 14 psi)
Совместимость/интеграция: Поддержка пропорционального и импульсного (Floating) управления; стандартные ответные фланцы
Ограничения: Не использовать в системах, требующих аварийного закрытия при потере питания (NSR); не превышать статику 169 psi; не применять для сред вне диапазона 40-300 °F

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Типоразмер: 5 дюймов (DN125)

Конфигурация: Трехходовой смесительный (3-Way Mixing), седельный

Пропускная способность: 290 Cv

Присоединение: Фланцевое (FLG)

Привод в комплекте: Электрический M1500A (Floating/Proportional)

Рабочее напряжение: 24 VAC / 24 VDC

Максимальное статическое давление: 169 psi (11.6 бар)

Максимальное давление закрытия (Close-off): 14 psi

Диапазон температуры среды: от 40 до 300 °F (4.4 – 148.9 °C)

Тип безопасности: Без возвратной пружины (Non-Spring Return)

Применение

VU-9313-686-5-15: Специфическая сборка (клапан VB-9300 + привод M1500A)

Суффиксы в серии VB-9300 определяют тип уплотнения, материал седла и установленный актуатор

При замене важно учитывать тип управления привода и усилие закрытия

Аналоги: Линейки промышленных смесительных клапанов Johnson Controls или Honeywell с соответствующим Cv и фланцевым стандартом

FAQ

Является ли данный клапан отказобезопасным (Fail-safe)?

Нет, модель комплектуется приводом NSR (Non-Spring Return), который сохраняет последнее положение при отключении питания.

Какое управление поддерживает штатный привод M1500A?

Привод поддерживает плавающее (Floating) или пропорциональное (Proportional) управление.

Можно ли использовать этот клапан для пара?

Температурный предел составляет 148.9 °C, что допускает использование на паре низкого давления, если соблюдаются ограничения по материалам и давлению закрытия.

Schneider 115268

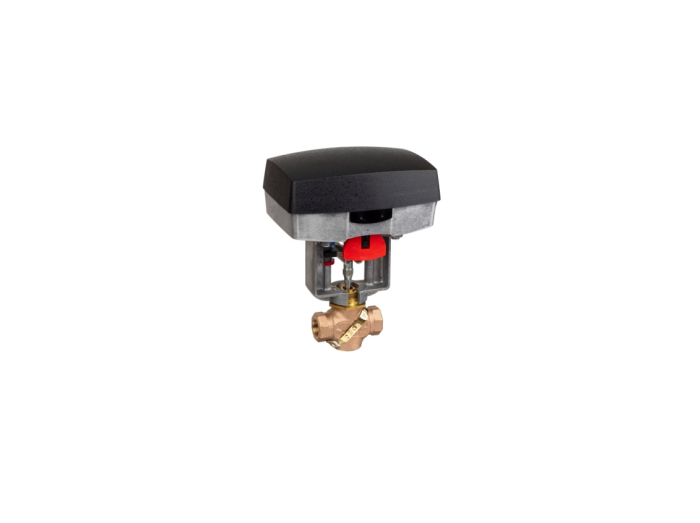

Трехходовой смесительный седельный клапан Schneider Electric серии VB-9300 в сборе с электроприводом M1500A. Узел предназначен для регулирования потоков теплоносителя в крупногабаритных контурах систем ОВиК (HVAC). Обеспечивает точное смешивание при высоком расходе благодаря модифицированной линейной характеристике потока.
