Schneider W117SIP-8

Артикул: W117SIP-8
Изготовитель: Schneider
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W117SIP-8

Раздел
Реле
Подраздел
Schneider
Вес
  • Соответствие управляющего напряжения номиналу 12 В постоянного тока
  • Соблюдение шага установки: минимальное расстояние между соседними реле — 0.5 дюйма
  • Тип монтажа: сквозной (Through-hole / PC Mount)
  • Совместимость с процессами бессвинцовой пайки (Lead-Free Solder Re-Flow)
  • Отсутствие необходимости во внешнем защитном диоде (встроен в корпус)
  • Ограничение нагрузки: не более 0.5 А (слаботочная коммутация)
  • Отсутствие электростатического и коаксиального экранирования (не для ВЧ-сигналов с жесткими требованиями по наводкам)
  • Сертификация: RoHS Compliant
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Конфигурация контактов: SPST-NO (1 Form A)
Напряжение катушки: 12 VDC
Номинальный ток: 0.5 A
Исполнение корпуса: 4-pin SIP, эпоксидная герметизация (Epoxy Sealed)
Защита: встроенный диод (Diode: Yes)
Тип контакта: Dry Reed (сухой геркон)
Применение
Линейка W117SIP-x: цифра после дефиса (5, 8, 24) определяет вольтаж катушки
Серия включает исполнения с различной топологией контактов (1NO, 1NC)
Код W117SIP-C — инженерный индекс модификации в рамках серии
Аналоги: герконовые реле в корпусе SIP других производителей (требуется сверка распиновки 4-pin)
FAQ

Требуется ли установка внешнего диода для защиты цепи управления?

Нет, модель W117SIP-8 уже оснащена встроенным диодом для подавления обратной ЭДС катушки.


Можно ли использовать это реле для силовой нагрузки?

Нет, максимальный ток составляет 0.5 А. Реле предназначено исключительно для сигнальных цепей и маломощной логики.


Какова специфика монтажа при высокой плотности элементов?

Конструкция SIP позволяет устанавливать реле с минимальным межосевым расстоянием 12.7 мм (0.5 дюйма).


Schneider W117SIP-8

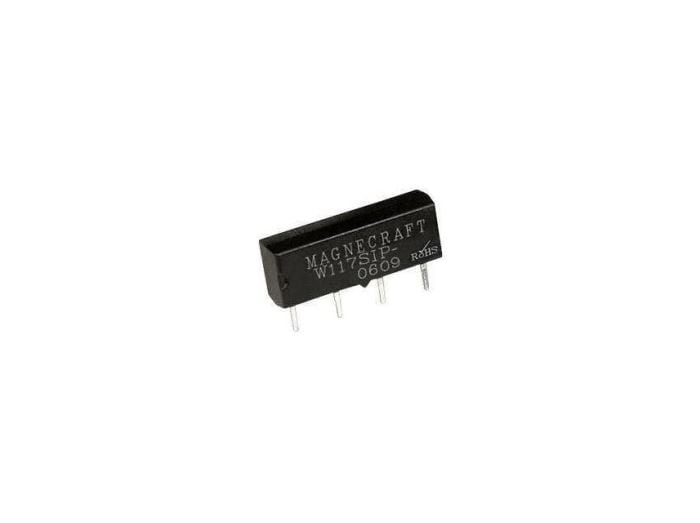

Schneider W117SIP-8 — малогабаритное герконовое реле (Reed Relay) серии SIP для монтажа на печатные платы. Предназначено для высокоскоростной коммутации слаботочных сигналов в системах управления и телекоммуникации, где требуется высокая плотность компоновки и надежность сухого контакта.
