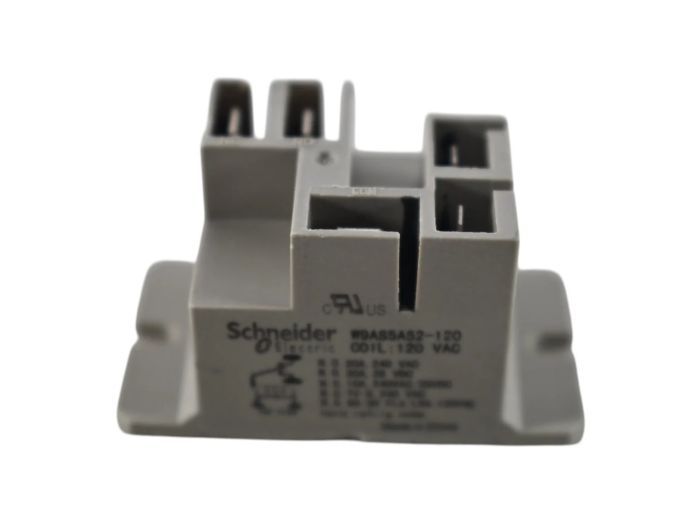

Schneider W9AS5A52-120

Артикул: W9AS5A52-120
Изготовитель: Schneider
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W9AS5A52-120

Раздел
Реле
Подраздел
Schneider
Вес
  • Выбор по напряжению катушки: Строго 120 В переменного тока (120 VAC).
  • Проверка нагрузки: Не превышать 30 А для обеспечения ресурса контактов.
  • Способ монтажа: Крепление винтами к основанию (Chassis).
  • Тип клемм: Требуются ответные разъемы типа «Faston» (Quick Connect).
  • Интеграция: Совместимо с промышленными контроллерами и реле давления/температуры с выходом 120 В.
  • Ограничение: Не предназначено для эксплуатации во взрывоопасных зонах (Hazardous Location: No).
  • Ограничение: Отсутствует дугогасительный диод и встроенная LED-индикация состояния.
  • Сертификация: cURus.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Конфигурация контактов: SPDT (1 перекидной контакт, Form C)
Номинальный ток коммутации: 30 А
Напряжение катушки управления: 120 В AC
Тип монтажа: На панель/шасси (Chassis Mount)
Тип подключения: Ножевые клеммы (Quick Connect)
Материал контактов: Серебряный сплав (Silver Alloy)
Исполнение: Закрытый пластиковый корпус (Enclosure: Plastic)
Вес: 34 г (0.075 lbs)
Применение
W9AS5A52-120: Стандартное исполнение с катушкой 120 VAC.
W9AS5A52-xx: Суффикс определяет номинальное напряжение катушки (напр., -24, -240).
Альтернативные серии: Schneider/Magnecraft серии 92 или T9A при сопоставимых токовых нагрузках.
Замена: При необходимости монтажа на DIN-рейку требуются промежуточные адаптеры или переход на серию Zelio Relay.
FAQ

Как проверить состояние реле без индикатора?

Так как модель W9AS5A52-120 не имеет LED-индикатора, диагностика проводится мультиметром по состоянию контактов (прозвонка) или подачей напряжения на катушку.


Допускается ли монтаж на печатную плату (PCB)?

Нет, данная модификация имеет клеммы Quick Connect для монтажа на шасси; для PCB-монтажа требуются модели с суффиксами для пайки в плату.


Есть ли в данной модели кнопка принудительного теста?

Нет, функция Push-to-Test в этой модели не предусмотрена.


Schneider W9AS5A52-120
Schneider W9AS5A52-120 — электромеханическое силовое реле общего назначения серии Schneider Relays (ранее Magnecraft). Предназначено для коммутации высокотоковых нагрузок до 30 А в цепях переменного тока 120 В. Оптимально для узлов автоматизации, требующих надежного монтажа на панель (шасси) и быстрого подключения без пайки.
