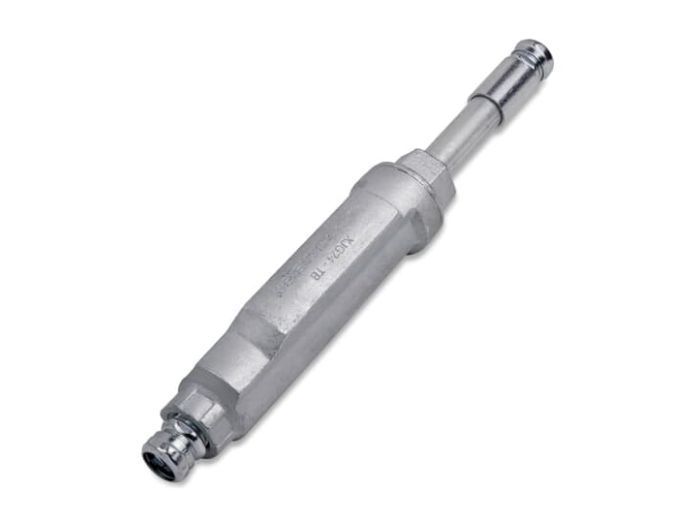

Thomas & Betts XJG84-EMT

Артикул: XJG84-EMT
Изготовитель: Thomas & Betts
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XJG84-EMT

Раздел
Отклонение и Расширение
Подраздел
Thomas & Betts
Вес
  • Проверка соответствия типоразмера трубы (3") и типа (EMT)
  • Расчет суммарного теплового расширения участка трассы (не должно превышать 4")
  • Оценка агрессивности среды: подходит для промышленных условий и наружной установки
  • Монтажное положение: допускается установка в горизонтальных и вертикальных прогонах
  • Интеграция: совместимость со стандартными фитингами Thomas & Betts и оборудованием ABB
  • Ограничение: не предназначена для компенсации угловых смещений или вибрационной развязки (только осевой ход)
  • Ограничение: не использовать с жестким толстостенным кондуитом (Rigid/IMC) без соответствующих адаптеров
  • Сертификация: соответствует стандартам UL 514B и CSA для электротехнических фитингов
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Thomas & Betts на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип устройства: расширительная муфта (Expansion Coupling) для кондуита
Совместимость с материалами: тонкостенные стальные трубы типа EMT
Номинальный диаметр (Trade Size): 3 дюйма (согласно коду 8)
Максимальный ход расширения: до 4 дюймов (101.6 мм)
Материал корпуса: ковкий чугун или сталь с антикоррозийным покрытием (Hot-dipped galvanized)
Конструктивная особенность: внутреннее заземляющее соединение (Internal Bonding)
Защита: наличие уплотнительных колец для предотвращения попадания влаги и пыли внутрь системы
Применение
Суффикс -EMT: исполнение специально для тонкостенных стальных труб
Код '84': 8 — типоразмер 3 дюйма, 4 — максимальный ход смещения
Серия XJG (Rigid): модификации для жестких резьбовых труб (без суффикса EMT)
Альтернативные исполнения: модели с увеличенным ходом до 8 дюймов (XJG88-EMT)
Взаимозаменяемые решения: серия XJG от Eaton Crouse-Hinds или расширительные муфты Appleton
FAQ

Требуется ли установка внешней заземляющей перемычки (bonding jumper)?

Нет, конструкция XJG84-EMT включает внутренние скользящие контакты, обеспечивающие постоянную электрическую целостность системы без внешних кабелей.


Можно ли использовать данную муфту для труб из ПВХ или алюминия?

Нет, данная модель разработана строго для стальных труб EMT; для ПВХ требуются специализированные муфты с другими коэффициентами расширения.


Как определить правильное положение муфты при монтаже?

Монтаж производится с учетом текущей температуры воздуха: при средней температуре муфта устанавливается в среднее положение хода (2 дюйма).


Thomas & Betts XJG84-EMT
Thomas & Betts XJG84-EMT — это специализированная расширительная муфта серии XJG, предназначенная для компенсации осевого теплового расширения и сжатия в системах электротехнических труб типа EMT (Electrical Metallic Tubing). Узел обеспечивает надежную механическую стыковку и электрическую непрерывность цепи заземления без необходимости установки внешних перемычек, предотвращая деформацию кондуита при значительных температурных колебаниях.
