Vishay VS-ST103S08PFN1P

Артикул: VS-ST103S08PFN1P

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 140 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-ST103S08PFN1P

Раздел

Инвертор

Подраздел

Vishay

Вес

Подбор по напряжению: рабочее напряжение цепи не должно превышать 800 В с учетом запаса надежности.
Требования к охлаждению: монтаж на теплоотвод обязателен с усилием затяжки 15.5 Нм.
Совместимость сигналов: совместим со стандартными драйверами тиристоров с током затвора от 200 мА.
Монтаж: резьбовое соединение 1/2-20 UNF-2A (стандарт дюймовой резьбы).
Ограничения: не предназначен для работы в средах с превышением допустимой температуры перехода (Tj).
Защита: при высоких скоростях нарастания тока требуется использование снабберных (RC) цепей.
Сертификация: RoHS.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное повторяющееся импульсное напряжение (Vdrm/Vrrm): 800 В

Среднеквадратичный ток во включенном состоянии (It rms): 165 А

Средний ток во включенном состоянии (It avg): 105 А

Критическое время выключения (tq): 10 мкс

Ударный неповторяющийся ток (Itsm): 3150 А

Скорость нарастания напряжения (dv/dt): 500 В/мкс

Ток управления затвором (Igt): 200 мА (при Vgt 3 В)

Тип корпуса: TO-94 с резьбовым креплением 1/2-20 UNF-2A

Применение

Серия ST-S включает модификации на напряжения от 400 до 1200 В.

Суффиксы в коде Vishay (например, PFN) определяют конфигурацию выводов и время выключения — критически важно для инверторных схем.

Возможна замена на аналоги в корпусе TO-94 при совпадении параметров tq (10 мкс) и It rms (165 А).

При замене аналогами других брендов необходимо проверять шаг резьбы шпильки (дюймовая vs метрическая).

FAQ

Можно ли использовать этот тиристор в обычных выпрямителях 50 Гц?

Да, но это избыточно; прибор оптимизирован для высокочастотных инверторов благодаря малому времени выключения (10 мкс).

Какое усилие затяжки требуется при установке?

Рекомендуемый момент затяжки для данной модели составляет 15.5 Нм для обеспечения оптимального теплового контакта.

Что означает параметр tq=10 в описании?

Это время выключения тиристора в микросекундах; чем оно ниже, тем выше может быть рабочая частота устройства.

Vishay VS-ST103S08PFN1P

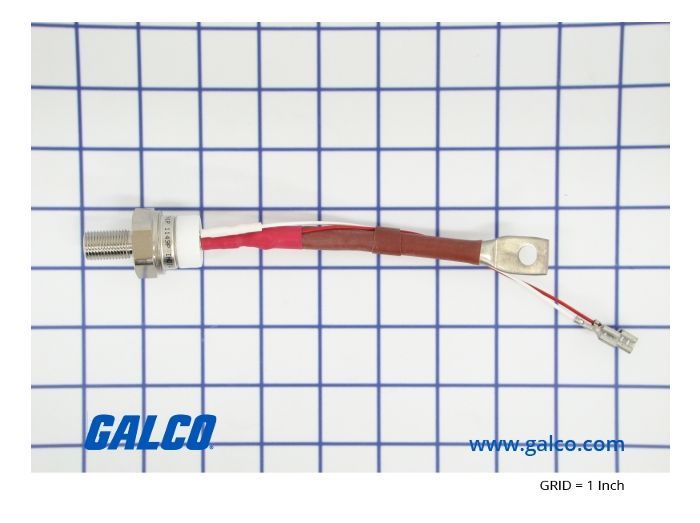

VS-ST103S08PFN1P — это быстродействующий тиристор (SCR) инверторного типа в корпусе TO-94 под шпильку. Прибор предназначен для систем силовой электроники, требующих высокой скорости переключения, включая инверторы ИБП, индукционный нагрев и управление двигателями переменного тока.
