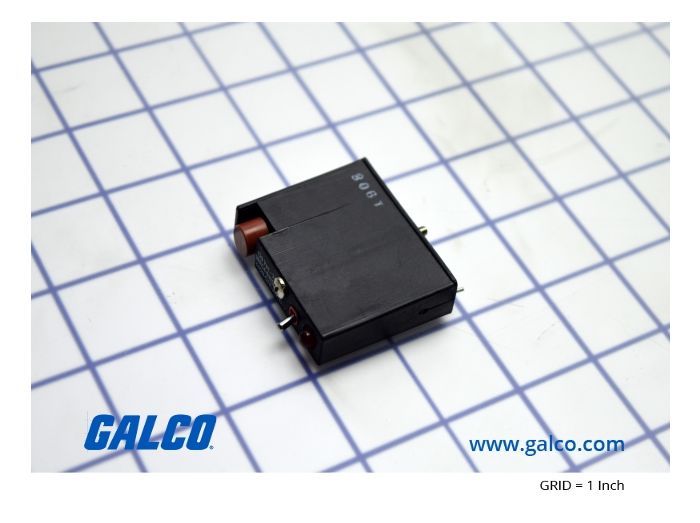

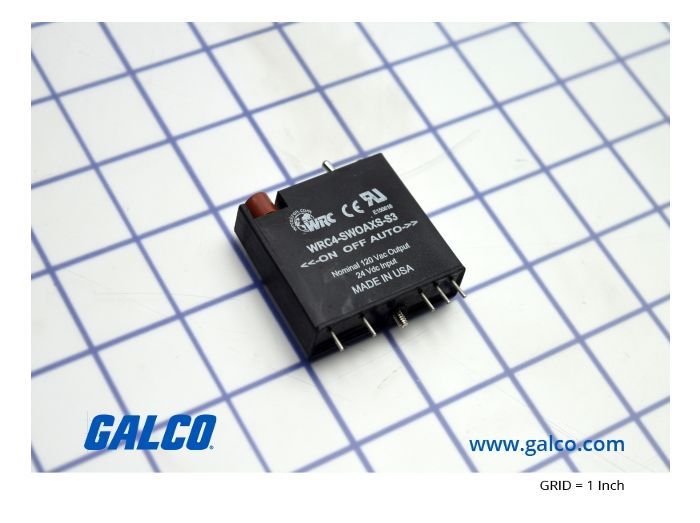

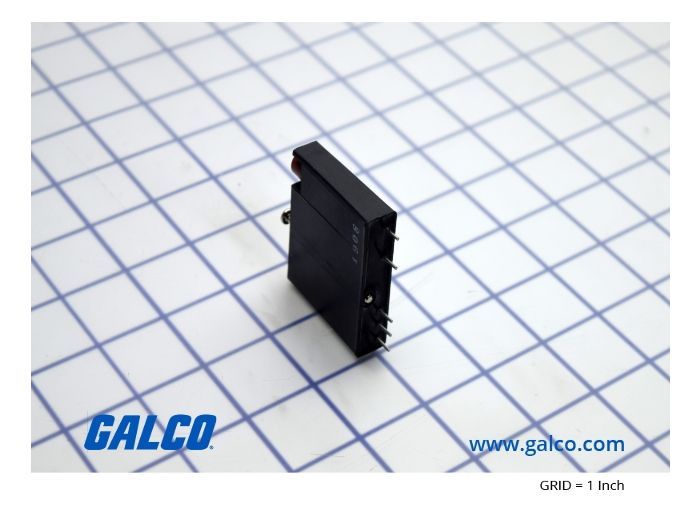

Western Reserve Controls WRC4-SWOAXS-S3

Артикул: WRC4-SWOAXS-S3
Изготовитель: Western Reserve Controls
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики WRC4-SWOAXS-S3

Раздел
Выходные модули
Подраздел
Western Reserve Controls
Вес
  • Требуется монтажная плата (Rack) серии WRC4 или совместимая
  • Соответствие логического напряжения контроллера: 24 Vdc
  • Тип нагрузки: Только переменный ток (AC)
  • Совместимость с платами: WRC4-BB, Opto 22 G4, Grayhill 70G
  • Ограничение: Не предназначен для коммутации постоянного тока (DC)
  • Ограничение: Не использовать при превышении номинального тока (данные уточняются)
  • Окружающая среда: Требуется установка в шкаф/корпус для защиты от пыли и влаги
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Western Reserve Controls на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип сигнала: Дискретный выход (Switch Out)
Напряжение нагрузки: 120 Vac
Напряжение управления (логическая часть): 24 V
Режимы управления: Auto/Manual (трехпозиционный переключатель)
Индикация: Встроенный светодиод состояния (LED)
Защита: Сменный плавкий предохранитель на корпусе
Стандарт: Industry de facto standard pin-out (совместим с G4)
Применение
WRC4-SWOAXS-S3: S3 — индекс модификации с ручным переключателем
Линейка WRC4: Взаимозаменяема с модулями стандарта G4 (Opto 22, Grayhill)
Варианты по логике: Существуют версии для управления 5V и 15V
Для подбора замены критично совпадение цвета корпуса (кодировка типа сигнала) и вольтажа
FAQ

Зачем нужен переключатель Auto/Manual?

Он позволяет инженеру принудительно замкнуть или разомкнуть выходную цепь для пусконаладки без подачи команд от ПЛК.


Можно ли установить этот модуль вместо Opto 22 G4?

Да, благодаря стандартному расположению выводов (pin-out) модули WRC4 физически и электрически совместимы с платами стандарта G4.


Что делать, если светодиод не горит при подаче сигнала?

Проверьте целостность сменного предохранителя на корпусе модуля и соответствие управляющего напряжения (24V).


Western Reserve Controls WRC4-SWOAXS-S3
WRC4-SWOAXS-S3 — дискретный модуль вывода переменного тока (AC) серии WRC4, предназначенный для управления нагрузками 120 В в системах промышленной автоматизации. Оснащен встроенным переключателем Auto/Manual для ручного тестирования и управления цепью. Модуль выполняет роль гальванической развязки и силового ключа между низковольтным контроллером и исполнительным механизмом.
