Worldwide Electric Corporation WINL137-15/1-284/6TC

Артикул: WINL137-15/1-284/6TC
Изготовитель: Worldwide Electric Corporation
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики WINL137-15/1-284/6TC

Раздел
Коробки передач
Подраздел
Worldwide Electric Corporation
Вес
  • Проверка совместимости ответного фланца двигателя со стандартом NEMA 284/6TC
  • Соответствие крутящего момента (43 944 in-lbs) расчетным пусковым нагрузкам
  • Контроль радиальных и осевых нагрузок на параллельный выходной вал
  • Монтажная ориентация: уточняйте положение сапуна и сливных пробок
  • Ограничение: запрещена эксплуатация при превышении входной мощности 91 HP
  • Ограничение: не использовать в агрессивных средах без дополнительного защитного покрытия корпуса
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Worldwide Electric Corporation на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип редуктора: соосно-цилиндрический (Helical Inline)
Передаточное число: 15:1
Номинальный крутящий момент: 43 944 in-lbs
Максимальная входная мощность: 91 HP (67.8 кВт)
Скорость на выходном валу: 120 об/мин (при 1800 об/мин на входе)
Количество ступеней передачи: 3
Входной интерфейс: фланец NEMA 284/6TC
Материал корпуса: высокопрочный чугун (Cast Iron)
Тип выходного вала: параллельный
Применение
WINL — серия соосно-цилиндрических редукторов Worldwide Electric
137 — габаритный типоразмер корпуса
15/1 — коэффициент редукции (Ratio)
284/6TC — спецификация входного фланца NEMA
Возможные функциональные аналоги: SEW-Eurodrive серия R, Nord серия Helical Inline (требуется проверка межосевых расстояний)
FAQ

Требуется ли заправка маслом перед первым пуском?

Да, редукторы серии WINL поставляются без масла; необходимо залить смазку согласно инструкции, исходя из монтажного положения.


Какая выходная скорость будет при использовании 4-полюсного двигателя?

При стандартных 1800 об/мин на входе и передаточном числе 15:1, скорость на выходе составит 120 об/мин.


Worldwide Electric Corporation WINL137-15/1-284/6TC

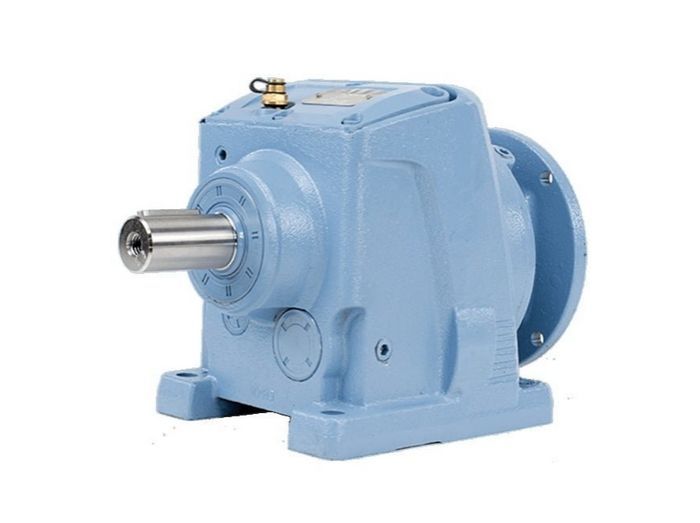

Worldwide Electric WINL137-15/1-284/6TC — это промышленный трехступенчатый соосно-цилиндрический редуктор (Inline Helical) в чугунном корпусе. Предназначен для трансформации высокой входной мощности (до 91 HP) в крутящий момент 43 944 in-lbs. Модель оптимизирована для тяжелых условий эксплуатации и прямой интеграции с электродвигателями стандарта NEMA через фланцевое соединение.
