Worldwide Electric Corporation WINL47-20/1-145TC

Артикул: WINL47-20/1-145TC

Изготовитель: Worldwide Electric Corporation

Worldwide Electric Corporation WINL47-20/1-145TC 0

Новый продукт Запросить стоимость и остатки 1 858 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики WINL47-20/1-145TC

Раздел

Коробки передач

Подраздел

Worldwide Electric Corporation

Вес

Соответствие входного фланца типоразмеру двигателя NEMA 145TC.
Соответствие крутящего момента расчетной нагрузке (не более 2,650 in-lbs).
Проверка диаметра выходного вала (1.25") на совместимость с муфтой или шкивом.
Тип монтажа: Соосный (Inline), параллельные валы.
Ограничение по мощности: Не превышать 4.29 HP на входном валу.
Не предназначен для работы в условиях агрессивных сред без дополнительной защиты (IP/покрытие уточняются).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Worldwide Electric Corporation на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип редуктора: Цилиндрический соосный (Inline Helical)

Передаточное число: 20:1

Номинальный крутящий момент: 2,650 in-lbs

Максимальная входная мощность: 4.29 HP

Скорость на выходе: 95 RPM (при стандартных оборотах двигателя)

Входной фланец: NEMA 145TC (диаметр отверстия 0.88")

Выходной вал: Параллельный, диаметр 1.25"

Материал корпуса: Литой чугун (Cast Iron)

Вес нетто: 50 lbs (22.7 кг)

Применение

Расшифровка кода: WINL (серия) - 47 (габарит) - 20 (передаточное число) - 145TC (фланец).

Модификации серии WINL могут иметь фланцы под типоразмеры NEMA 56C или 182TC.

Суффиксы в артикуле определяют монтажное исполнение и передаточное отношение.

Возможная замена: Аналогичные цилиндрические редукторы серий SEW-Eurodrive R или Nord Helical Inline (требуется сверка размеров валов и фланцев).

FAQ

Можно ли установить двигатель мощностью 5 HP?

Нет, максимальная допустимая входная мощность для данной модели составляет 4.29 HP; превышение приведет к преждевременному износу шестерен.

Какое масло использовать в редукторе?

Редукторы Worldwide Electric обычно поставляются заправленными, тип масла зависит от условий эксплуатации; для замены используйте рекомендации производителя для серии WINL.

Совместим ли этот редуктор с метрическими двигателями IEC?

Данная модель (145TC) предназначена для двигателей стандарта NEMA. Для IEC-двигателей требуется другая серия или переходной адаптер.

Worldwide Electric Corporation WINL47-20/1-145TC

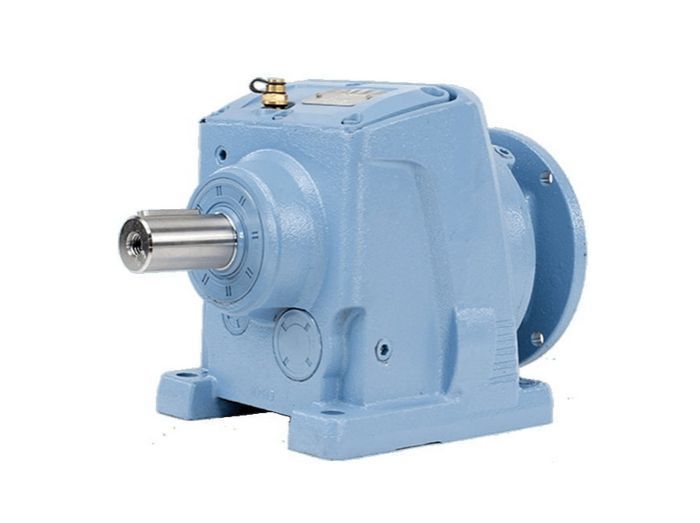

Worldwide Electric WINL47-20/1-145TC — это соосный цилиндрический редуктор (Inline Helical) серии WINL, предназначенный для промышленного снижения оборотов и увеличения крутящего момента. Модель обеспечивает высокую эффективность передачи мощности в компактном чугунном корпусе и рассчитана на прямую стыковку с электродвигателями стандарта NEMA 145TC.
