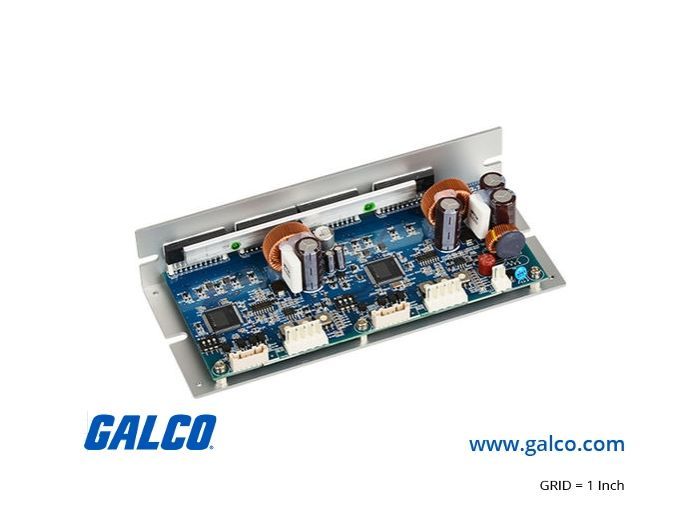

Технические характеристики MD5-HD14-2X
-
Тип двигателя: Пятифазный шаговый двигатель (5-lead / 10-lead)
-
Напряжение питания: Постоянный ток (DC Drive)
-
Выходной ток: Настраиваемый в диапазоне 0.4–1.4 А
-
Метод управления: Биполярный мост, схема «Пятиугольник»
-
Входные сигналы: Совместимость с логическими уровнями контроллеров (CW/CCW)
-
Защитные функции: Автоматическое снижение тока при остановке, защита от перегрузки
Если вы не нашли продукцию бренда Autonics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.
В чем преимущество схемы подключения «Пятиугольник» в этой модели?
Схема «Пятиугольник» (Pentagon) является отраслевым стандартом для 5-фазных систем. Она обеспечивает максимально симметричное распределение магнитного потока, что дает на 10-15% больше крутящего момента по сравнению со стандартными схемами и гарантирует минимальный шаг без использования сложных алгоритмов микрошага.
Как функция Auto Current Down влияет на эксплуатацию?
При отсутствии импульсов на входе более 0.1 сек драйвер автоматически снижает ток в обмотках на 50%. Это снижает нагрев двигателя на 30-40%, предотвращает деградацию изоляции и подшипников, а также экономит электроэнергию при длительных паузах в цикле.
Какие требования предъявляются к монтажу и охлаждению MD5-HD14-2X?
Драйвер предназначен для монтажа на DIN-рейку или панель. При работе на максимальных токах (1.4 А) рекомендуется оставлять зазор не менее 20 мм между устройствами для естественной конвекции. Устройство имеет промышленный класс надежности и не требует регулярного технического обслуживания, кроме проверки затяжки клемм.
Инженеры выбирают эту модель для задач, где критичны отсутствие вибраций на низких скоростях и стабильный крутящий момент на высоких оборотах. Благодаря интеллектуальной функции Auto-Current Down, драйвер снижает тепловыделение двигателя в моменты простоя, что значительно продлевает ресурс всей системы. Компактный форм-фактор позволяет плотно компоновать блоки управления в шкафах автоматики без риска перегрева соседних компонентов.
