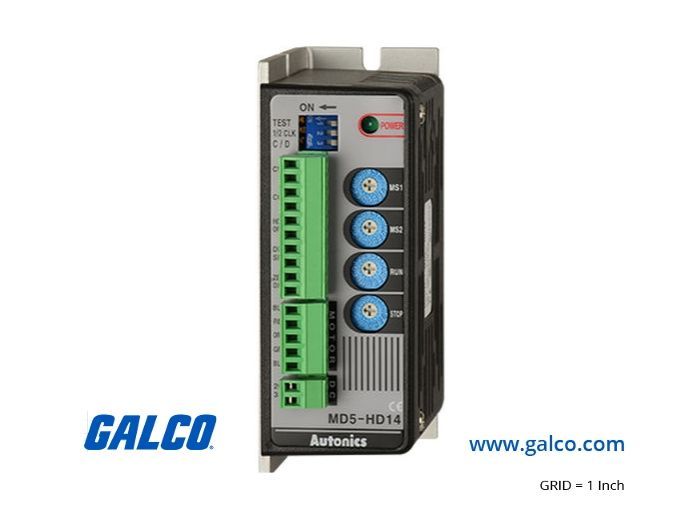

Технические характеристики MD5-HD14
-
Тип двигателя: 5-фазные шаговые двигатели (схема подключения Pentagon).
-
Диапазон тока: Регулируемый от 0.4 до 1.4 А на фазу.
-
Напряжение питания: DC (постоянный ток), стандартно 24-36В.
-
Интерфейс управления: Стандартные логические входы Pulse (Step) и Direction.
-
Условия эксплуатации: Температура 0...+40°C, влажность до 85%, отсутствие агрессивных сред.
-
Монтаж: Вертикальный или горизонтальный на панель через крепежные отверстия корпуса.
Если вы не нашли продукцию бренда Autonics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.
Можно ли использовать MD5-HD14 для управления обычным 2-фазным шаговым двигателем (NEMA 17/23)?
Нет, данный драйвер предназначен исключительно для 5-фазных двигателей с 10-выводной или 5-выводной обмоткой. Попытка подключения 2-фазного двигателя приведет к выходу оборудования из строя из-за несовместимости логики Pentagon Drive.
Как правильно настроить рабочий ток для предотвращения перегрева?
Ток настраивается с помощью встроенного потенциометра на передней панели. Рекомендуется устанавливать ток в соответствии с номиналом двигателя. Если требуется длительное удержание вала, убедитесь, что функция Auto Current Down активирована (обычно через DIP-переключатель).
В чем преимущество MD5-HD14 перед бюджетными аналогами с микрошагом?
Ключевое преимущество — физическое количество фаз (5 вместо 2). Это обеспечивает более высокую точность (0.72° на шаг против 1.8°) без потери крутящего момента, которая часто случается у 2-фазных драйверов при глубоком микрошаге. MD5-HD14 окупается за счет снижения брака продукции и отсутствия резонансных вибраций.
