Cutler Hammer, Div of Eaton EATON-MSAA158179

Артикул: EATON-MSAA158179
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Cutler Hammer, Div of Eaton EATON-MSAA158179 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики EATON-MSAA158179

Раздел
Реле управления
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Конфигурация контактов: 4-полюсное исполнение (3NO / 1NC).
  • Номинальный ток: 10 Ампер (Thermal Current).
  • Напряжение управления: AC 550V/50Hz, 600V/60Hz; доступны версии с DC управлением.
  • Монтаж: Стандартная DIN-рейка или монтажная панель.
  • Условия эксплуатации: Температурный режим -25°C...+50°C; защита пальцев IP20.
  • Совместимость: Полная интеграция с мини- и стандартными типоразмерами контакторов серии XT.
  • Безопасность: Соответствие стандартам IEC/EN 60947, UL, CSA.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Компактный типоразмер Frame A: идеально подходит для монтажа в ограниченном пространстве электротехнических шкафов.
Положительно управляемые контакты (Positively Driven): гарантируют высокую надежность в цепях обратной связи и безопасности.
Универсальное питание катушки: поддержка широкого диапазона напряжений 550В/50Гц и 600В/60Гц для международных проектов.
Высокая степень защиты IP20: исполнение Finger and Back-of-Hand Proof предотвращает случайное касание токоведущих частей.
Полное соответствие мировым стандартам: сертификация UL, CSA и CE позволяет использовать реле в оборудовании для любого региона мира.
Применение
Построение логических схем управления в распределительных щитах систем HVAC и насосных станций.
Реализация цепей блокировки и сигнализации в конвейерных системах и автоматизированных производственных линиях.
Развязка сигналов между контроллерами (ПЛК) и мощными исполнительными механизмами.
Использование в схемах «звезда-треугольник» в сочетании со специализированными таймерами Eaton XT.
Мониторинг состояния силовых контакторов в системах управления двигателями.
Преимущества
Механическая блокировка контактов: Технология Positively Driven Contacts обеспечивает физическую связь между основными и вспомогательными контактами, предотвращая ложные сигналы при залипании.
Температурная устойчивость: Расширенный рабочий диапазон от -25°C до +50°C позволяет эксплуатировать реле в неотапливаемых помещениях и в условиях интенсивного тепловыделения внутри шкафа.
Эффективность монтажа: Линейка XT разработана для минимизации трудозатрат — удобный доступ к клеммам и простая стыковка с дополнительными модулями ускоряют сборку щита.
Гибкость конфигурации: Возможность выбора между винтовыми и пружинными зажимами (в зависимости от модификации) обеспечивает надежное соединение даже в условиях вибрации.
FAQ

Можно ли установить на это реле дополнительные блоки контактов?

Да, серия XT поддерживает установку фронтальных дополнительных вспомогательных контактов. При этом сохраняется принцип положительного управления контактами для всей сборки.


Каков ресурс срабатывания реле XTRM при максимальной нагрузке?

Реле серии XT рассчитаны на миллионы механических циклов. При соблюдении номинальных электрических параметров (10А) и температурного режима, устройство обеспечивает многолетнюю эксплуатацию без обслуживания.


Требуются ли специальные адаптеры для стыковки с контакторами Eaton?

Реле серии XTRM являются частью модульной системы XT. Они механически и электрически совместимы с мини-контакторами Eaton, что позволяет собирать пусковые комбинации без использования промежуточных проводов и адаптеров.


Cutler Hammer, Div of Eaton EATON-MSAA158179

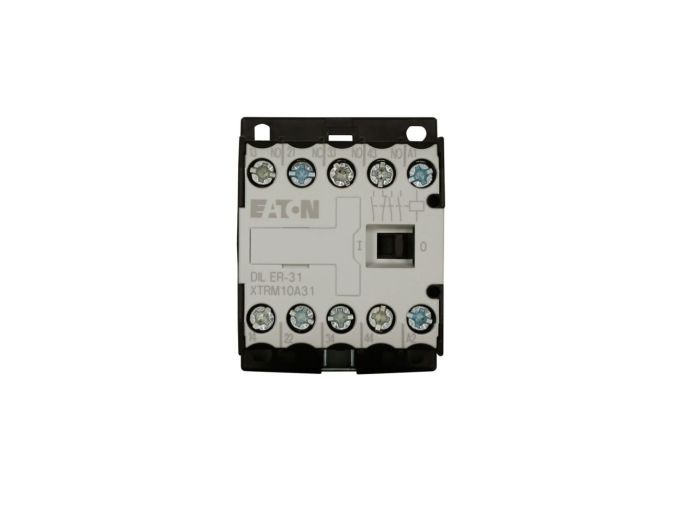

Миниатюрное реле управления Eaton серии XT (модель XTRM10A31D) — это высоконадежный компонент для построения систем промышленной автоматизации. Инженерное решение данной модели ориентировано на работу в составе сложных логических схем, где критически важна компактность и четкость срабатывания. Маркировка XTRM10A31D указывает на номинальный ток 10А и конфигурацию контактов 3NO (нормально разомкнутые) и 1NC (нормально замкнутый). Ключевым отличием от бюджетных аналогов является использование принудительно ведомых контактов: это исключает возможность одновременного замыкания замыкающих и размыкающих контактов, что является обязательным требованием для систем с повышенными требованиями к безопасности (Safety-related circuits). Устройство оптимизировано для работы с контакторами и пускателями XT-серии, обеспечивая бесшовную интеграцию в экосистему Eaton.
Cutler Hammer, Div of Eaton
Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
