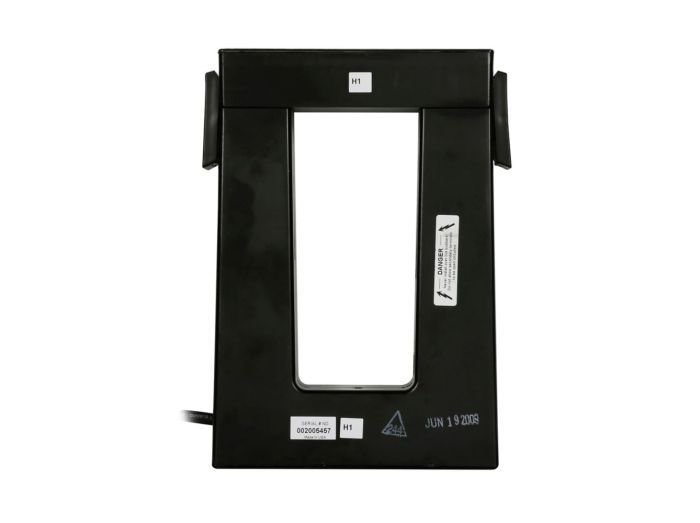

Cutler Hammer, Div of Eaton M050-601

Артикул: M050-601
Изготовитель: Cutler Hammer, Div of Eaton
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M050-601

Раздел
Трансформаторы тока
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Номинальный ток: 600/5 А (поддержка стандартных амперметров и преобразователей)
  • Тип монтажа: Разъемный (Split-core), установка на кабель или шину
  • Размер внутреннего окна: 36 x 39 мм (1.42 x 1.53 дюйма)
  • Выходной сигнал: 5 А переменного тока (Secondary current)
  • Совместимость: Любые измерительные приборы с входным током 5А и соответствующим классом точности
  • Ограничения: Предназначен для установки в сухих помещениях; требует соблюдения полярности при подключении вторичной обмотки (S1, S2)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Конструкция с разъемным сердечником (Split Core) для быстрого монтажа без разрыва цепи
Коэффициент трансформации 600:5 — совместимость с большинством стандартных измерительных приборов
Увеличенное окно 1.42 x 1.53 дюйма для работы с массивными кабелями и шинами
Высокая степень линейности измерений в промышленном диапазоне нагрузок
Компактный корпус Cutler Hammer, устойчивый к вибрационным нагрузкам
Применение
Системы технического учета электроэнергии на промышленных предприятиях и в ЦОД
Мониторинг состояния мощных электродвигателей и насосных агрегатов через SCADA-системы
Защита от перегрузок в распределительных щитах и ГРЩ
Энергоаудит и временные измерения параметров сети без остановки производства
Интеграция в системы диспетчеризации зданий (BMS) для контроля нагрузки на фидерах
Преимущества
Технология Split-Core как Game-Changer: Исключает необходимость демонтажа силовых шин и кабельных наконечников, что критично для непрерывных технологических процессов.
Минимизация магнитных потерь: Прецизионная шлифовка стыков разъемного сердечника обеспечивает плотное прилегание, минимизируя погрешность измерения.
Безопасность эксплуатации: Конструкция защелки исключает самопроизвольное открытие прибора под воздействием электродинамических сил при коротких замыканиях.
Промышленная надежность Eaton: Использование высококачественной электротехнической стали гарантирует стабильность характеристик на протяжении всего срока службы (более 20 лет).
FAQ

Можно ли устанавливать M050-601 на работающую линию без снятия напряжения?

Конструкция с разъемным сердечником специально разработана для этого. Однако, по технике безопасности, монтаж должен производиться квалифицированным персоналом с использованием средств защиты. Важно: вторичная обмотка должна быть замкнута на нагрузку до момента защелкивания трансформатора на шине, чтобы избежать возникновения высокого напряжения на разомкнутых контактах.


Какова периодичность обслуживания данного трансформатора тока?

Трансформатор является статическим устройством и не требует специального технического обслуживания. Рекомендуется раз в год проводить визуальный осмотр на отсутствие механических повреждений корпуса и проверять плотность затяжки контактов вторичной цепи.


Как быстро окупается замена стандартных трансформаторов на серию M050-601?

Окупаемость достигается моментально за счет отсутствия простоя предприятия (Downtime). Стоимость одного часа остановки производственной линии обычно в десятки раз превышает разницу в цене между трансформатором с разъемным и цельным сердечником.


Cutler Hammer, Div of Eaton M050-601
Трансформатор тока Eaton M050-601 серии M050 представляет собой прецизионное решение для систем энергетического мониторинга и автоматизации. Как инженерное решение, данная модель ориентирована на сегмент Retrofit — модернизацию существующих электроустановок, где отключение питания для монтажа измерителей недопустимо или экономически невыгодно. Маркировка 600:5 указывает на номинальный первичный ток 600 Ампер и стандартный выходной сигнал 5 Ампер, что позволяет интегрировать устройство в любые системы КИПиА, контроллеры и счетчики электроэнергии. В отличие от аналогов с цельным сердечником, M050-601 экономит до 70% времени на пусконаладочных работах, обеспечивая при этом класс точности, необходимый для технического учета.
Cutler Hammer, Div of Eaton
Cutler-Hammer (Eaton) — это узнаваемый бренд решений для распределения питания, коммутации и защиты электрических цепей, который давно ассоциируется с надежностью в промышленной и коммерческой электротехнике. Продукция под этим именем востребована там, где важны стабильная работа оборудования, безопасность эксплуатации и уверенный подбор компонентов для щитов, систем управления и силовой инфраструктуры. Бренд связан с широким направлением Eaton в области low-voltage power distribution and control systems, что делает его актуальным для задач модернизации, обслуживания и комплектации объектов. В нашем каталоге вы можете подобрать продукцию Cutler-Hammer (Eaton) по техническим параметрам и назначению, чтобы сократить риск ошибок при выборе и закупке.
