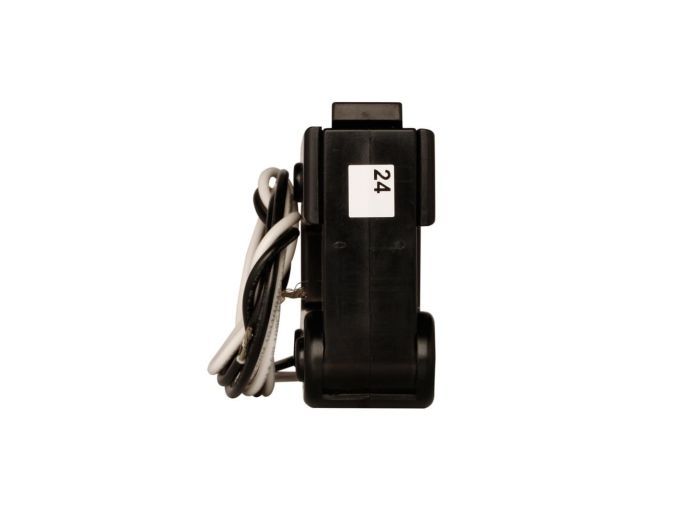

Cutler Hammer, Div of Eaton M060-122

Артикул: M060-122

Изготовитель: Cutler Hammer, Div of Eaton

Новый продукт Запросить стоимость и остатки 2 323 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M060-122

Раздел

Трансформаторы тока

Подраздел

Cutler Hammer, Div of Eaton

Вес

Совместимость: Вторичный ток 5А стандартен для большинства амперметров, реле защиты и преобразователей.
Ограничение по частоте: Оптимизирован для работы в сетях 60 Гц; при использовании в сетях 50 Гц требуется проверка температурного режима и возможная коррекция погрешности.
Монтажный зазор: Необходимо обеспечить плотное прилегание половин сердечника; наличие загрязнений на стыках магнитопровода может снизить класс точности.
Условия среды: Эксплуатация внутри помещений или в защищенных шкафах (рекомендуемый диапазон температур -25°C до +50°C).
Вторичная нагрузка (Burden): При подборе кабеля для вторичной цепи следует учитывать общую нагрузку, чтобы не выйти за пределы номинальной мощности трансформатора.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Разъемный сердечник (Split Core) для монтажа без разрыва силовой цепи

Коэффициент трансформации 1200:5 для работы с мощными промышленными нагрузками

Увеличенное окно 2.75 x 2.70 дюйма для установки на крупные кабели и шины

Класс точности 1% при частоте 60 Гц, оптимальный для систем мониторинга энергопотребления

Промышленное исполнение от Eaton Cutler-Hammer с повышенной надежностью изоляции

Применение

Системы автоматизированного контроля и учета электроэнергии (АСКУЭ/АСТУЭ) на промышленных предприятиях.

Мониторинг состояния мощных электродвигателей и насосных агрегатов в нефтехимической отрасли.

Ретрофит (модернизация) распределительных устройств и ГРЩ в гражданском строительстве.

Анализ качества электроэнергии и выявление пиковых нагрузок в дата-центрах (ЦОД).

Защита от перегрузок в системах управления технологическими процессами.

Преимущества

Минимизация Downtime: Конструкция Split Core позволяет устанавливать трансформатор на действующие токоведущие части без отключения потребителей.

Высокая адаптивность к проводникам: Окно размером 70x69 мм позволяет охватить как одиночные кабели большого сечения, так и группы проводников или медные шины.

Стабильность метрологических характеристик: Точность 1% сохраняется в широком диапазоне нагрузок, что соответствует требованиям современных систем энергоменеджмента (EMS).

Безопасность интеграции: Корпус выполнен из ударопрочного диэлектрика, обеспечивая надежную гальваническую развязку между измерительной цепью и силовой магистралью.

FAQ

Можно ли устанавливать M060-122 на шину под напряжением?

Конструкция Split Core допускает монтаж без разрыва цепи, однако по правилам техники безопасности работы должны проводиться с использованием СИЗ и при соблюдении регламентов эксплуатации электроустановок. Важно: вторичная обмотка должна быть замкнута на нагрузку или закорочена перед установкой на проводник.

Как часто требуется обслуживание разъемного механизма?

Специфического обслуживания не требуется. Рекомендуется раз в год проверять плотность смыкания замков и отсутствие коррозии на стыках сердечника, так как любой зазор ведет к резкому увеличению погрешности измерения.

Входит ли в комплект крепеж для фиксации на кабеле?

Трансформаторы серии M060 обычно поставляются с базовыми элементами фиксации. Для точной установки на шинах рекомендуется использовать нейлоновые стяжки или специализированные зажимы, обеспечивающие центровку проводника в окне для достижения максимальной точности.

Cutler Hammer, Div of Eaton M060-122

Трансформатор тока Eaton M060-122 представляет собой профессиональное решение для систем КИПиА, где критически важна скорость развертывания без остановки технологических процессов. Модель M060-122 разработана инженерами Eaton для точного измерения переменного тока в цепях до 1200А, преобразуя его в стандартный сигнал 5А для измерительных приборов и контроллеров. Маркировка 'M060' указывает на серию компактных разъемных трансформаторов, а индекс '122' определяет номинальный первичный ток и габариты окна.

В отличие от монолитных аналогов, конструкция с разъемным магнитопроводом позволяет интегрировать датчик в существующие распределительные щиты и центры управления двигателями (MCC) за считанные минуты. Это исключает риски, связанные с демонтажем шинопроводов и повторной затяжкой соединений. Использование высококачественной электротехнической стали в сердечнике обеспечивает стабильную линейность измерений и минимальную фазовую погрешность, что делает данную модель идеальной для технического учета электроэнергии и защиты оборудования.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) — это узнаваемый бренд решений для распределения питания, коммутации и защиты электрических цепей, который давно ассоциируется с надежностью в промышленной и коммерческой электротехнике. Продукция под этим именем востребована там, где важны стабильная работа оборудования, безопасность эксплуатации и уверенный подбор компонентов для щитов, систем управления и силовой инфраструктуры. Бренд связан с широким направлением Eaton в области low-voltage power distribution and control systems, что делает его актуальным для задач модернизации, обслуживания и комплектации объектов. В нашем каталоге вы можете подобрать продукцию Cutler-Hammer (Eaton) по техническим параметрам и назначению, чтобы сократить риск ошибок при выборе и закупке.
