Cutler Hammer, Div of Eaton XTSE007BE23TD

Артикул: XTSE007BE23TD

Изготовитель: Cutler Hammer, Div of Eaton

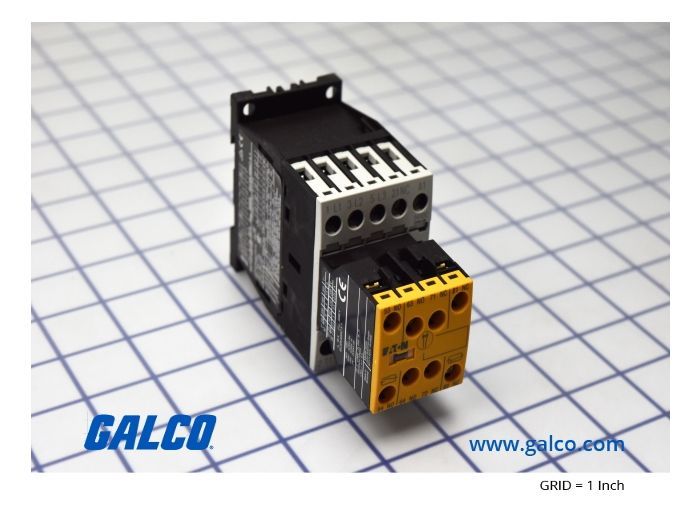

Cutler Hammer, Div of Eaton XTSE007BE23TD 0

Cutler Hammer, Div of Eaton XTSE007BE23TD 1

Cutler Hammer, Div of Eaton XTSE007BE23TD 2

Новый продукт Запросить стоимость и остатки 172 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTSE007BE23TD

Раздел

Безопасность

Подраздел

Cutler Hammer, Div of Eaton

Вес

Электрические параметры: Номинальный рабочий ток 7 А при AC-3 (400В), 3 силовых полюса.
Конфигурация контактов: Интегрированная логика 1NO 2NC (фронтальные) + 1NO (встроенный), обеспечивающая зеркальную связь.
Цепь управления: Напряжение 24V DC (TD), пониженное энергопотребление катушки.
Монтаж и габариты: Ширина корпуса 45 мм (Frame B), установка на стандартную DIN-рейку 35 мм.
Климатическое исполнение: Эксплуатация при температуре от -25°C до +60°C; степень защиты IP20.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальный ток 7А (AC-3), 3-полюсное исполнение для цепей полной мощности (FVNR)

Расширенная группа вспомогательных контактов: 1NO + 2NC + 1NO для надежной обратной связи

Компактный типоразмер Frame B (45 мм), оптимизированный для плотного монтажа

Специализированная серия XTSE для систем аварийного останова и мониторинга безопасности

Встроенная электронная защита катушки управления (суффикс TD)

Применение

Системы аварийного останова (Emergency Stop) и контроля защитных ограждений.

Управление приводами в зонах повышенного риска (деревообработка, металлообработка, конвейеры).

Резервированные схемы управления двигателями в насосных станциях и компрессорных установках.

Интеграция с реле безопасности и световыми завесами в автоматизированных ячейках.

Преимущества

Гарантированная безопасность (Force-Guided): Вспомогательные контакты жестко связаны с силовыми, что исключает одновременное замыкание NO и NC контактов при залипании.

Защита от манипуляций: Стационарная конструкция вспомогательного блока (желтый корпус) предотвращает случайный демонтаж или изменение логики работы цепи.

Высокая коммутационная износостойкость: Контактор рассчитан на интенсивную эксплуатацию в составе OEM-оборудования с минимальными затратами на обслуживание.

Электромагнитная совместимость: Интегрированный супрессор в цепи управления DC (24VDC) защищает выходы ПЛК от обратных скачков напряжения.

Визуальный контроль: Специфическая цветовая маркировка серии Safety позволяет инженеру мгновенно идентифицировать компоненты критических цепей при аудите шкафа управления.

FAQ

Можно ли снять желтый блок вспомогательных контактов для замены на другой?

Нет, серия XTSE разработана с несъемными контактами для соответствия стандартам безопасности. Это предотвращает эксплуатацию системы с неверной конфигурацией мониторинга. При повреждении блока требуется замена устройства целиком.

Какова роль зеркальных (mirror) контактов в этой модели?

Зеркальные контакты гарантируют, что если хотя бы один силовой контакт заварится, размыкающий (NC) вспомогательный контакт останется разомкнутым. Это позволяет реле безопасности обнаружить неисправность и предотвратить повторный пуск.

Совместим ли данный контактор с аксессуарами стандартной серии Eaton xStart?

Большинство аксессуаров (клеммные крышки, соединительные шины) серии Frame B совместимы, однако вспомогательные контакты для XTSE являются предустановленными и не подлежат расширению через стандартные надставки.

Cutler Hammer, Div of Eaton XTSE007BE23TD

Контактор Eaton XTSE007BE23TD — это прецизионное электромеханическое устройство из линейки Cutler Hammer, спроектированное специально для приложений, требующих высшего уровня функциональной безопасности. В отличие от стандартных промышленных контакторов, серия XTSE оснащена несъемными фронтальными блоками вспомогательных контактов. Это конструктивное решение исключает риск несанкционированного изменения конфигурации системы безопасности персоналом. Модель на 7А идеально подходит для управления двигателями, компрессорами и насосами, где критически важно обеспечить гарантированную работу цепей обратной связи. Использование принудительно ведомых (force-guided) контактов позволяет интегрировать данное устройство в системы управления с уровнем полноты безопасности SIL3 и Performance Level (PL) e.
