Cutler Hammer, Div of Eaton XTSE115G22TD

Артикул: XTSE115G22TD
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0

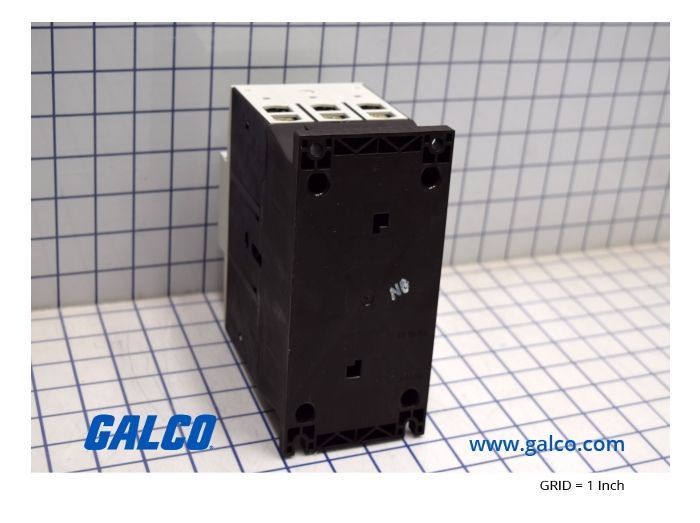

Thumbnail 1

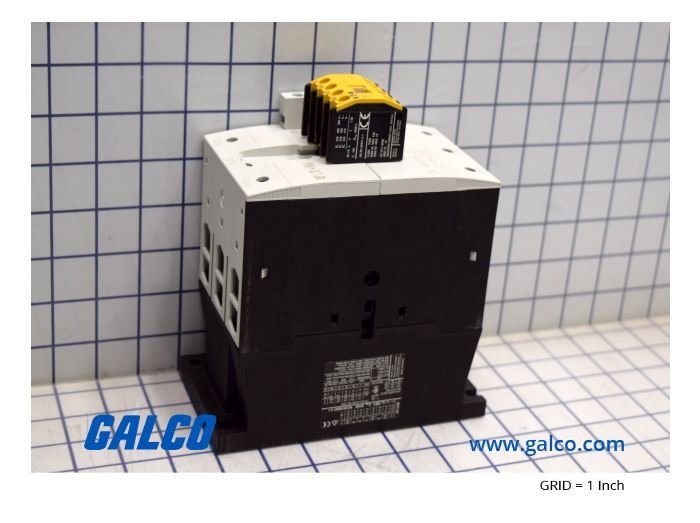

Thumbnail 2
Cutler Hammer, Div of Eaton XTSE115G22TD 0
Cutler Hammer, Div of Eaton XTSE115G22TD 1
Cutler Hammer, Div of Eaton XTSE115G22TD 2
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTSE115G22TD

Раздел
Безопасность
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Электрические параметры: Ток 115А, напряжение изоляции до 690В AC.
  • Управление: Катушка 24V DC с низким пусковым током для прямой связи с выходами ПЛК.
  • Совместимость: Полная интеграция с реле безопасности Eaton ESR и контроллерами easySafety.
  • Монтаж: Вертикальная установка на панель, клеммы с защитой от прикосновения (IP20).
  • Температурный режим: Эксплуатация от -25°C до +60°C без снижения характеристик.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Номинальный рабочий ток: 115 А (AC-3), типоразмер Frame G
Конфигурация контактов: 3 силовых полюса (3P) + встроенные 2NO/2NC
Напряжение управления: 24V DC (суффикс TD), оптимально для систем безопасности
Тип пускателя: Непосредственный (FVNR) для двигателей мощностью до 125 hp
Соответствие стандартам безопасности: Механически связанные контакты (Mirror Contacts)
Применение
Системы аварийного отключения (E-Stop) промышленного оборудования высокой мощности.
Защитное управление двигателями в деревообрабатывающей и металлообрабатывающей промышленности.
Автоматизация мощных насосных станций и компрессорных установок с требованиями по PL (Performance Level).
Приводы подъемно-транспортных механизмов, требующих дублирования и мониторинга цепей управления.
Преимущества
Принудительно направляемые контакты (Mechanically Linked): Соответствие IEC 60947-5-1 (Annex L) гарантирует, что вспомогательный NC-контакт не замкнется при залипании основного силового полюса.
Функция Mirror Contacts: Позволяет использовать вспомогательные контакты для надежной передачи сигнала состояния в логические модули или реле безопасности (Safety Relays).
Повышенная надежность коммутации: Оптимизирован для тяжелых нагрузок (насосы, компрессоры, конвейеры) с токами до 150 А в пиковых режимах.
Защищенная конструкция: Минимизирует риск несанкционированного доступа к ручному управлению, что критично для поддержания уровня полноты безопасности SIL.
FAQ

Чем серия XTSE принципиально отличается от стандартной серии XT?

Серия XTSE оснащена несъемными фронтальными блоками вспомогательных контактов с функцией механической связи (positively guided), что обязательно для использования в цепях безопасности категорий 3 и 4 по ISO 13849-1.


Каков ресурс работы контактов при номинальной нагрузке?

Электрическая износостойкость в режиме AC-3 при токе 115А составляет до 1 млн циклов коммутации. Рекомендуется ежегодная проверка затяжки винтовых клемм в условиях высокой вибрации.


Возможно ли использование этого контактора с напряжением управления 24V AC?

Нет, модификация с суффиксом 'TD' предназначена строго для постоянного тока (24V DC). Для работы в сетях переменного тока требуется модель с суффиксом 'A' или соответствующим кодом напряжения AC.


Cutler Hammer, Div of Eaton XTSE115G22TD
Контактор Eaton XTSE115G22TD является специализированным решением серии XTSE, разработанным для интеграции в системы управления с повышенными требованиями к безопасности (Safety Circuits). В отличие от стандартных промышленных контакторов, серия XTSE обеспечивает гарантированную обратную связь о состоянии силовых полюсов. Маркировка XTSE115G22TD расшифровывается как: серия Safety (XTSE), ток 115А (115), габарит корпуса (G), вспомогательные контакты (2NO 2NC) и катушка управления 24V DC (TD). Данная модель идеальна для OEM-производителей и инженеров, проектирующих цепи аварийного останова и защиты двигателей, где недопустимо ложное срабатывание или залипание без возможности мониторинга.
Cutler Hammer, Div of Eaton
Cutler-Hammer by Eaton — бренд, который часто ищут в контексте автоматических выключателей, распределительных щитов, panelboards, motor control и других компонентов для систем электроснабжения и управления. Исторически марка Cutler-Hammer связана с решениями для power control and switching devices, а сегодня релевантна для запросов, где пользователи ищут совместимые или оригинальные изделия Eaton, а также замену и обслуживание существующей установленной базы. Такое позиционирование помогает охватить поисковые запросы по темам electrical distribution, control systems, circuit breakers, panelboards и legacy Eaton brands. На странице бренда удобно размещать продукцию Cutler-Hammer (Eaton) с акцентом на тип оборудования, параметры применения и совместимость с действующими системами.
