Cutler Hammer, Div of Eaton XTSE040D22TD

Артикул: XTSE040D22TD

Изготовитель: Cutler Hammer, Div of Eaton

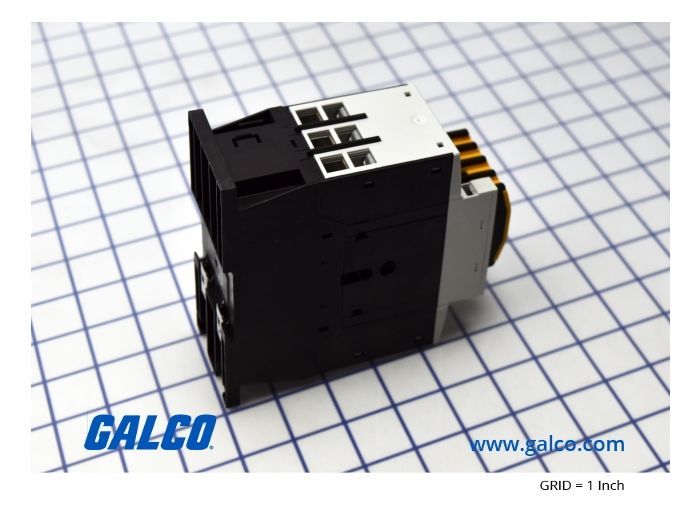

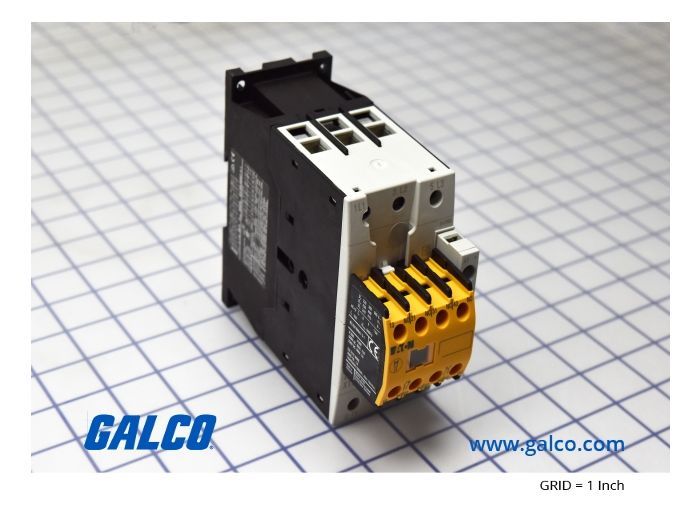

Cutler Hammer, Div of Eaton XTSE040D22TD 0

Cutler Hammer, Div of Eaton XTSE040D22TD 1

Cutler Hammer, Div of Eaton XTSE040D22TD 2

Новый продукт Запросить стоимость и остатки 590 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTSE040D22TD

Раздел

Безопасность

Подраздел

Cutler Hammer, Div of Eaton

Вес

Номинальное напряжение изоляции: 690 В AC
Напряжение катушки управления: 24 В DC (диапазон срабатывания 0.7 - 1.2 x Uc)
Тип нагрузки: AC-3 (пуск двигателей с короткозамкнутым ротором, отключение во время работы)
Вспомогательные контакты: 2NO/2NC (Mirror Contacts согласно IEC/EN 60947-4-1)
Температурный диапазон эксплуатации: от -25°C до +60°C
Монтаж: DIN-рейка 35 мм или винтовое крепление на панель
Степень защиты: IP20 (защита от прикосновения пальцами)

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Сертифицированный контактор безопасности (Safety Contactor) серии XTSE для систем с уровнем полноты безопасности SIL и PL

Номинальный рабочий ток 40 А (AC-3) для управления мощными двигателями, компрессорами и насосными установками

Конфигурация силовых контактов 3P (3 полюса) с расширенным набором встроенных вспомогательных контактов 2NO/2NC

Компактный типоразмер Frame D с оптимизированным теплоотводом для плотного монтажа в шкафу управления

Управляющее напряжение 24V DC (индекс TD) со встроенным супрессором для защиты цепей управления от скачков напряжения

Применение

Системы аварийного отключения (E-Stop) промышленного оборудования высокой мощности.

Управление приводами конвейерных линий, насосов и компрессоров в составе систем с уровнем безопасности до SIL3/PLe.

Интеграция в цепи световых барьеров и защитных магнитных замков на роботизированных ячейках.

Применение в качестве главного контактора безопасности в шкафах управления прессами и металлообрабатывающими станками.

Преимущества

Гарантированная безопасность (Category Logic): Использование механически связанных контактов позволяет реализовать надежный мониторинг состояния устройства в цепях обратной связи контроллеров безопасности.

Визуальная идентификация: Желтая цветовая кодировка корпуса и фронтальной панели позволяет персоналу мгновенно отличить компоненты систем безопасности от стандартных силовых цепей при техобслуживании.

Высокая коммутационная износостойкость: Конструкция оптимизирована для тяжелых режимов пуска (AC-3), что обеспечивает ресурс в миллионы циклов при работе с индуктивными нагрузками.

Экономия пространства: Несмотря на расширенный функционал безопасности, устройство сохраняет габариты стандартных контакторов Frame D, упрощая модернизацию существующих щитов (Retrofitting).

FAQ

Можно ли добавить или заменить блок вспомогательных контактов на этой модели?

Нет, контакторы серии XTSE поставляются с завода с жестко зафиксированным (несъемным) блоком контактов. Это сделано для предотвращения несанкционированного изменения логики работы системы безопасности и обеспечения целостности характеристик принудительного управления контактами.

Требуется ли установка внешнего диода или варистора для защиты катушки 24V DC?

Модель XTSE040D22TD уже имеет встроенную схему подавления помех (варистор/супрессор), что позволяет подключать её напрямую к выходам ПЛК без риска повреждения полупроводниковых компонентов импульсами самоиндукции.

Каков расчетный срок службы контактора при работе в режиме AC-3?

Электрический ресурс контактора при номинальном токе 40А составляет около 1.3-1.5 млн циклов. Механический ресурс (без нагрузки) достигает 10 млн операций. При использовании в системах безопасности рекомендуется проводить ежегодную проверку срабатывания в составе общей функциональной проверки цепей защиты.

Cutler Hammer, Div of Eaton XTSE040D22TD

Контактор Eaton XTSE040D22TD представляет собой специализированное решение для систем промышленной автоматизации, требующих повышенного уровня безопасности. Как инженерное решение, серия XTSE выделяется на фоне стандартных пускателей наличием несъемных фронтальных блоков вспомогательных контактов с принудительным управлением (force-guided contacts), что исключает возможность одновременного замыкания замыкающих и размыкающих контактов при возникновении неисправности (например, приваривании). Маркировка XTSE040D22TD расшифровывается как: серия XT Safety, номинал 40А, типоразмер D, 2 замыкающих и 2 размыкающих доп. контакта, катушка 24В постоянного тока. Модель идеальна для интеграции в цепи аварийного останова и контроля защитных ограждений, где критически важна достоверная обратная связь о состоянии силовых контактов.
