Cutler Hammer, Div of Eaton XTSE065D22TD

Артикул: XTSE065D22TD

Изготовитель: Cutler Hammer, Div of Eaton

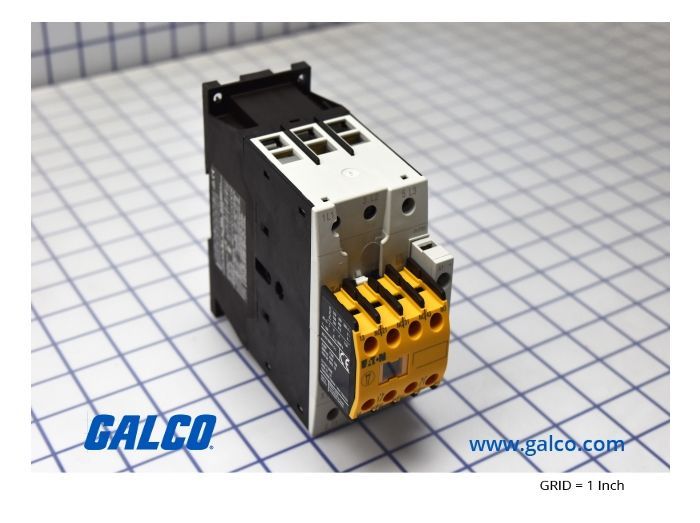

Cutler Hammer, Div of Eaton XTSE065D22TD 0

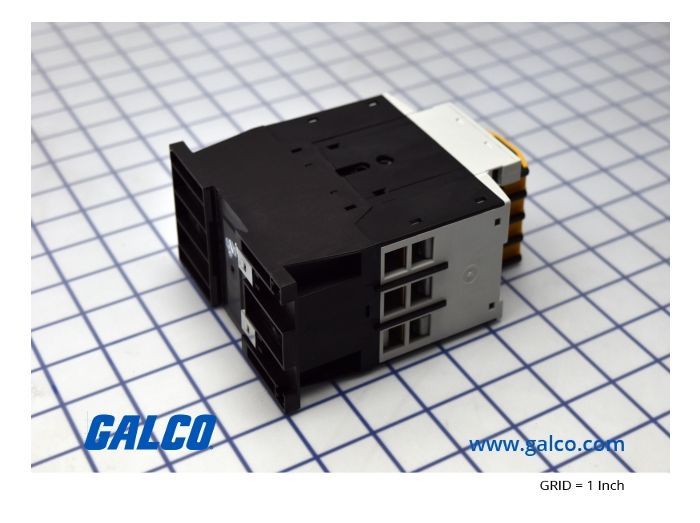

Cutler Hammer, Div of Eaton XTSE065D22TD 1

Cutler Hammer, Div of Eaton XTSE065D22TD 2

Новый продукт Запросить стоимость и остатки 590 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTSE065D22TD

Раздел

Безопасность

Подраздел

Cutler Hammer, Div of Eaton

Вес

Номинальное напряжение изоляции: 690 В AC
Напряжение катушки управления: 24 В DC (диапазон срабатывания 0.7...1.2 x Uc)
Конфигурация полюсов: 3 силовых полюса (3P) + 2NO/2NC (вспомогательные)
Рабочая температура: от -25°C до +60°C (без снижения характеристик)
Степень защиты: IP20 (защита от прикосновения пальцами)
Способ монтажа: DIN-рейка 35 мм или винтовое крепление на панель
Совместимость: Полная интеграция с реле безопасности Eaton ESR и контроллерами easySafety

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальный рабочий ток 65 А (AC-3) для управления нагрузками до 30 кВт

Интегрированный блок дополнительных контактов 2NO/2NC с принудительным управлением

Катушка управления 24V DC (исполнение TD) со встроенным помехоподавляющим супрессором

Габарит Frame D: оптимальное соотношение коммутационной мощности и занимаемого места в шкафу

Соответствие международным стандартам безопасности для цепей категории SIL 3 и PLe

Применение

Системы аварийного останова (E-Stop) мощных конвейерных линий и упаковочного оборудования.

Управление приводами насосных станций и компрессоров, требующих контроля состояния силовых цепей.

Интеграция в схемы управления прессами, гильотинами и ЧПУ-станками с защитными световыми завесами.

Технологические процессы в пищевой и химической промышленности с высокими требованиями к отказоустойчивости автоматики.

Комплектация шкафов управления по стандартам безопасности машин (ISO 13849-1).

Преимущества

Технология Mirror Contacts: Механически связанные (зеркальные) контакты обеспечивают 100% достоверность сигнала обратной связи для реле безопасности.

Несъемный блок контактов: В отличие от стандартных серий, блок допконтактов XTSE зафиксирован на заводе, что исключает случайный демонтаж или некорректную замену в ходе эксплуатации.

Высокая износостойкость: Контактная группа оптимизирована для работы в режиме AC-3 с тяжелыми пусковыми токами индуктивных нагрузок.

Энергоэффективная катушка: Исполнение TD на 24V DC потребляет минимум электроэнергии и минимизирует тепловыделение внутри шкафа управления.

Визуальная идентификация: Специальная желтая маркировка корпуса позволяет техническому персоналу мгновенно отличить компоненты системы безопасности от общепромышленных аппаратов.

FAQ

Можно ли использовать NC-контакты этого контактора для мониторинга в цепи обратной связи (Feedback loop)?

Да, вспомогательные NC-контакты серии XTSE являются «зеркальными» (Mirror Contacts) согласно IEC 60947-4-1. Это гарантирует, что они не замкнутся, пока хотя бы один силовой контакт остается приваренным или замкнутым, что критично для логики безопасности.

Требуется ли установка внешнего диодного модуля для защиты контроллера от обратных скачков напряжения катушки?

Нет, модификация 'TD' (24V DC) уже оснащена встроенным электронным супрессором, который гасит скачки напряжения при отключении катушки, защищая выходы вашего ПЛК или реле безопасности.

В чем главное преимущество XTSE065D22TD перед обычным контактором DILM с приставкой допконтактов?

Главное преимущество — конструктивная целостность. Блок контактов XTSE несъемный, что предотвращает человеческий фактор (ошибочное снятие блока при ремонте), и он сертифицирован как единое изделие для применения в системах до SIL 3 / PLe включительно.

Cutler Hammer, Div of Eaton XTSE065D22TD

Контактор безопасности Eaton XTSE065D22TD серии XT — это специализированное низковольтное коммутационное устройство, разработанное для OEM-производителей и системных интеграторов, предъявляющих повышенные требования к надежности цепей управления. Модель XTSE065D22TD (Frame D) обеспечивает прямой пуск двигателей, насосов и компрессоров, гарантируя при этом невозможность одновременного замыкания силовых и сигнальных контактов в случае нештатных ситуаций. Маркировка расшифровывается следующим образом: XTSE — серия Safety, 065 — номинальный ток 65А, D — типоразмер корпуса, 22 — фронтальный блок допконтактов 2НО/2НЗ, TD — катушка 24В DC. Данное устройство является эталонным выбором для замены стандартных контакторов в критических узлах, где требуется аппаратная реализация обратной связи о состоянии силовых полюсов.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
