Cutler Hammer, Div of Eaton XTSE080F22TD

Артикул: XTSE080F22TD
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Thumbnail 1
Thumbnail 2
Cutler Hammer, Div of Eaton XTSE080F22TD 0

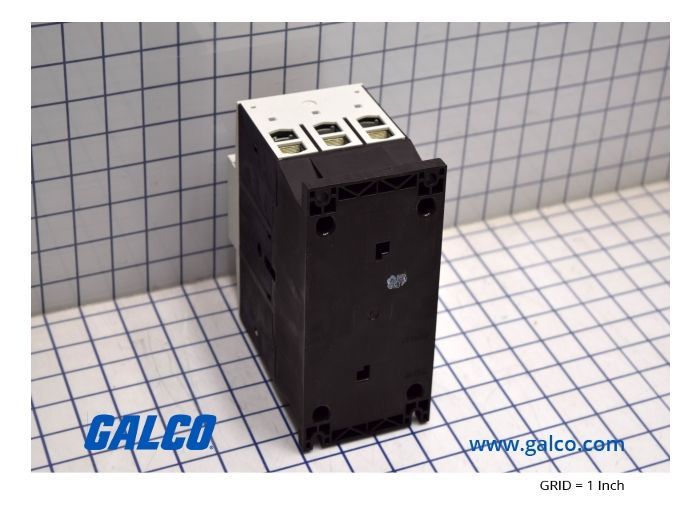

Cutler Hammer, Div of Eaton XTSE080F22TD 1

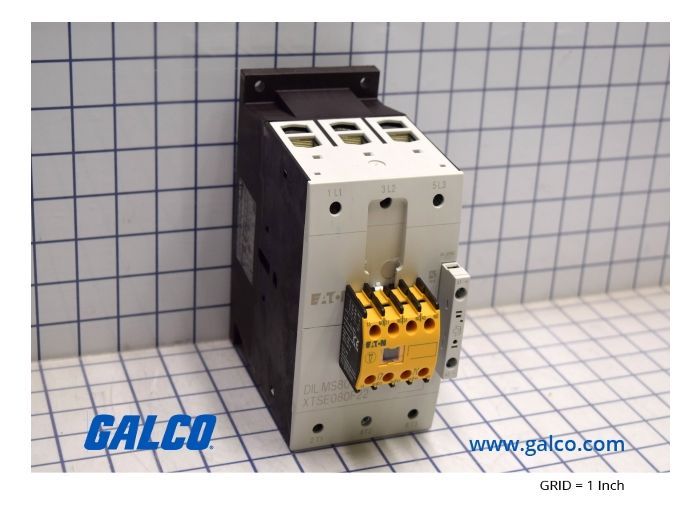

Cutler Hammer, Div of Eaton XTSE080F22TD 2
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTSE080F22TD

Раздел
Безопасность
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Номинальный рабочий ток: 80 А (AC-3, 400 В).
  • Напряжение управления: 24 В DC (диапазон срабатывания 0.7 - 1.2 x Uc).
  • Конфигурация контактов: 3 силовых полюса + 2NO/2NC вспомогательных (fixed).
  • Совместимость: Поддержка интеграции с реле безопасности и контроллерами Safety PLC.
  • Монтаж: DIN-рейка или монтажная панель (вертикальная установка).
  • Рабочая температура: от -25°C до +60°C без снижения характеристик.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Специализированная серия XTSE для систем обеспечения функциональной безопасности (Safety)
Номинальный ток 80 А (Frame F) для управления мощными двигателями и нагрузками
Интегрированные дополнительные контакты 2NO + 2NC (несъемный блок)
Управление катушкой 24V DC (индекс TD) с низким энергопотреблением
Соответствие мировым стандартам безопасности для OEM-производителей и конечных потребителей
Применение
Системы аварийного отключения (E-Stop) промышленного оборудования.
Цепи управления защитными ограждениями и световыми завесами.
Прямой пуск (FVNR) двигателей мощных компрессоров, насосов и конвейерных линий в опасных зонах.
Интеграция в шкафы управления OEM-станков с требованиями по ISO 13849-1.
Резервированные схемы управления нагрузкой в автоматизированных системах безопасности.
Преимущества
Механически связанные контакты: Гарантированное состояние вспомогательных контактов относительно силовых (Mirror Contacts) для мониторинга залипания.
Защита от манипуляций: Желтая маркировка и несъемный блок доп. контактов предотвращают случайное или преднамеренное ручное управление.
Высокий ресурс B10d: Оптимизированная конструкция обеспечивает длительный срок службы в циклах безопасности, снижая общую стоимость владения (TCO).
Эффективное управление: Катушка DC адаптирована для прямого управления от выходов контроллеров безопасности без промежуточных реле.
Компактный типоразмер Frame F: Максимальная плотность монтажа при высокой коммутационной способности до 80А.
FAQ

Можно ли заменить или добавить вспомогательные контакты на модель XTSE080F22TD?

Нет, вспомогательные контакты в серии Safety являются несъемными и зафиксированными на заводе. Это конструктивное требование стандартов безопасности для предотвращения изменения логики работы цепи обратной связи.


Требуется ли техническое обслуживание силовых контактов в процессе эксплуатации?

Контактор XTSE является необслуживаемым. Рекомендуется регулярная проверка надежности затяжки клемм и визуальный осмотр корпуса на отсутствие перегрева. При выработке механического или электрического ресурса (согласно значениям B10d) устройство подлежит замене.


Какова гарантия на данное оборудование и сертифицировано ли оно для SIL3?

Контакторы XTSE соответствуют требованиям для использования в системах до SIL3 (IEC 62061) и PLe (ISO 13849-1) при условии использования в дублированных схемах. Стандартная гарантия производителя составляет 12 месяцев, а высокая надежность компонентов Eaton обеспечивает быструю окупаемость за счет исключения простоев.


Cutler Hammer, Div of Eaton XTSE080F22TD
Контактор Eaton XTSE080F22TD представляет собой высоконадежное устройство, разработанное специально для интеграции в цепи управления безопасностью (Safety Circuits). В отличие от стандартных промышленных серий, модель XTSE оснащена несъемными фронтальными вспомогательными контактами, что исключает риск несанкционированного вмешательства и гарантирует корректную обратную связь о состоянии силовых полюсов. Маркировка XTSE080F22TD расшифровывается как: серия XTSE (Safety), номинальный ток 80A, типоразмер F, конфигурация доп. контактов 2NO/2NC и катушка управления постоянного тока 24В. Данный контактор является идеальным решением для реализации систем аварийного останова и защиты персонала при работе с мощным электрооборудованием, где требуется высокая категория безопасности (PLe/SIL 3).
