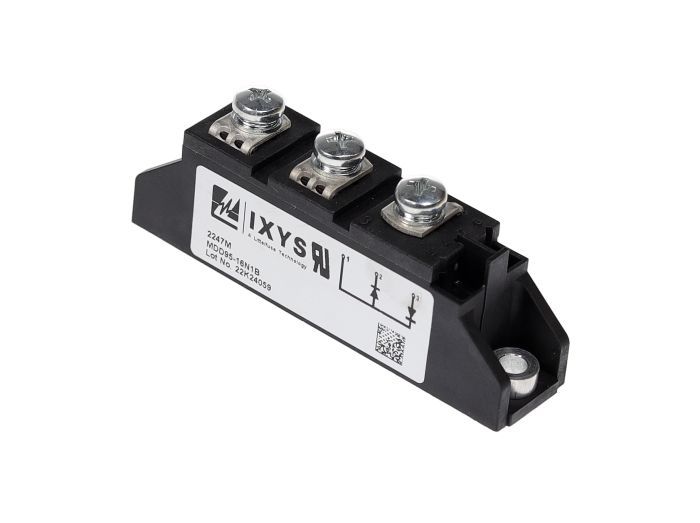

IXYS MDD95-16N1B

Артикул: MDD95-16N1B

Изготовитель: IXYS

Новый продукт Запросить стоимость и остатки 106 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MDD95-16N1B

Раздел

Стандартный диод

Подраздел

IXYS

Вес

Монтаж: Требуется использование теплопроводящей пасты и соблюдение момента затяжки винтов (M5) согласно спецификации (обычно 2.5-4 Нм).
Температурный режим: Диапазон рабочих температур перехода (Tvj) от -40 до +150°C.
Электрическая изоляция: Медное основание электрически изолировано от токоведущих частей (испытательное напряжение 3000В DC / 2500В AC).
Ограничения: Не допускается работа без соответствующего радиатора при токах свыше 5-10А.
Защита: Для предотвращения выхода из строя рекомендуется использование быстродействующих предохранителей (gR/aR) и варисторов.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда IXYS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Конфигурация: два последовательно соединенных диода (Phase Leg)

Максимальное обратное напряжение (Vrrm): 1600 В

Средний выпрямленный ток (Iav): 120 А при Tc=85°C

Напряжение изоляции: 2500 В (RMS) между чипом и основанием

Высокая термоциклическая стойкость благодаря DCB-керамике

Применение

Входные выпрямители для частотно-регулируемых приводов (VFD) и инверторов.

Мощные блоки питания постоянного тока для гальванических установок.

Зарядные устройства для тяговых аккумуляторных батарей складской техники.

Системы управления плавным пуском электродвигателей.

Сварочное оборудование промышленного класса.

Преимущества

Промышленный стандарт корпуса: Совместимость с большинством существующих систем охлаждения и шинопроводов (аналог TO-240AA).

Улучшенная теплопередача: Изолирующее основание на базе Al2O3 керамики снижает риск механических напряжений при расширении.

Высокий запас по напряжению: 1600В позволяют безопасно использовать модуль в сетях 380-480В с учетом коммутационных перенапряжений.

Минимизация веса и габаритов: Модульная сборка заменяет два дискретных диода, упрощая монтаж и уменьшая количество соединительных проводов.

FAQ

Какова схема соединения диодов внутри модуля MDD95-16N1B?

Внутри модуля реализована схема 'последовательная пара' (Phase Leg). Катод первого диода соединен с анодом второго, образуя среднюю точку. Это позволяет легко собирать однофазные и трехфазные мостовые выпрямители.

Как часто нужно менять теплопроводную пасту под модулем?

В стационарных установках при отсутствии вибраций и соблюдении температурного режима паста сохраняет свойства в течение 5-7 лет. Рекомендуется проверять состояние термоинтерфейса при каждом плановом ТО системы охлаждения.

Можно ли заменить этот модуль аналогом с напряжением 1200В?

Замена на 1200В (например, MDD95-12N1B) возможна только в сетях до 380В при условии отсутствия значительных индуктивных выбросов. Однако для надежной работы в промышленных сетях 1600В (класс 16) является предпочтительным стандартом безопасности.

IXYS MDD95-16N1B

IXYS MDD95-16N1B — это промышленный силовой диодный модуль серии M, спроектированный для работы в тяжелых режимах выпрямления. Инженерное решение базируется на технологии Direct Copper Bonding (DCB), что обеспечивает минимальное тепловое сопротивление и высокую надежность при цикличных нагрузках. Маркировка расшифровывается следующим образом: MDD — модуль с двумя диодами, 95 — индекс тока (до 120А в зависимости от условий охлаждения), 16 — класс напряжения (1600В), N1B — конструктивное исполнение корпуса. Данный модуль является эталоном в своем классе благодаря использованию планарных пассивированных чипов, что гарантирует стабильность тока утечки и защиту от пробоя. В отличие от бюджетных аналогов, IXYS обеспечивает честные показатели переходного теплового сопротивления (Zthjc), что критически важно для предотвращения перегрева кристалла.
