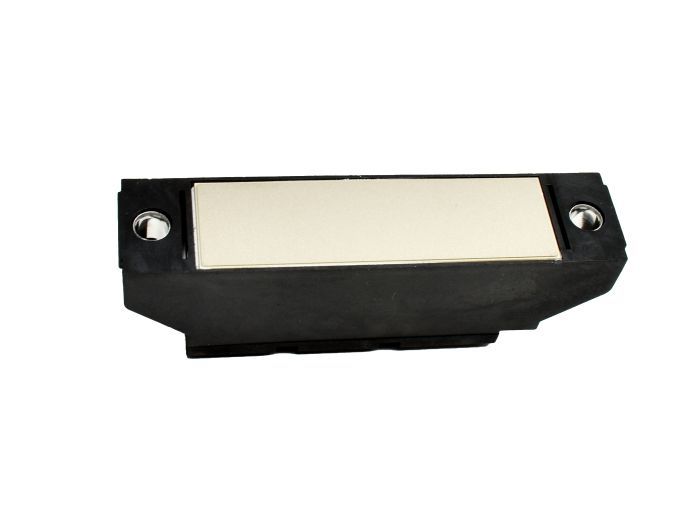

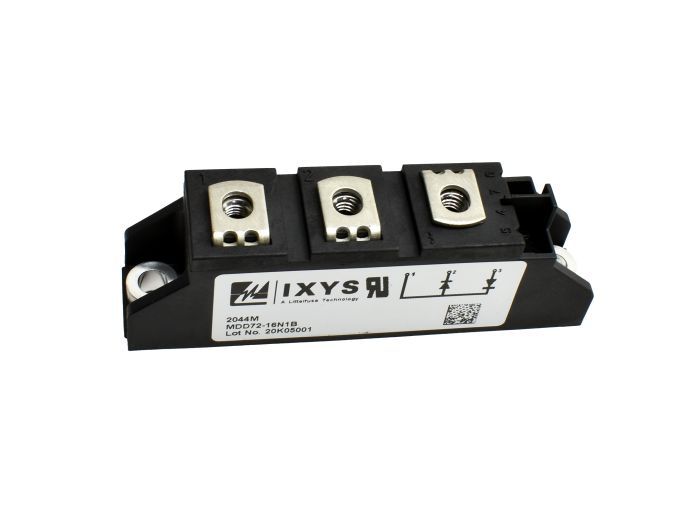

IXYS MDD72-16N1B

Артикул: MDD72-16N1B

Изготовитель: IXYS

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MDD72-16N1B

Раздел

Стандартный диод

Подраздел

IXYS

Вес

Электрическая совместимость: Максимальный средний ток (Ifav) составляет 99А при температуре корпуса 100°C. Пиковое обратное напряжение 1600В требует использования варисторов для защиты от импульсных скачков.
Механический монтаж: Крепление к радиатору требует соблюдения момента затяжки (тип корпуса TO-240AA) для обеспечения равномерного прилегания и исключения перегрева.
Температурные ограничения: Максимальная температура перехода (Tj) составляет 150°C, однако для промышленной эксплуатации рекомендуется поддерживать рабочий диапазон в пределах 100-115°C.
Изоляция: Прочность изоляции проверена при 3600 В переменного тока (50 Гц), что соответствует строгим стандартам безопасности UL.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда IXYS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Двухдиодная конфигурация (серия MDD) с номинальным током 99 А

Максимальное обратное напряжение 1600 В для работы в сетях до 480-600 В

Керамическая подложка Al2O3 с прямым медным соединением (DCB) для эффективного теплоотвода

Высокое напряжение изоляции: 3600 В~

Планарная пассивация чипов для обеспечения долговременной стабильности параметров

Применение

Входные выпрямители для преобразователей частоты и электроприводов переменного тока.

Источники питания постоянного тока для промышленной гальваники и электролиза.

Зарядные устройства для тяговых аккумуляторных батарей большой емкости.

Цепи питания обмоток возбуждения двигателей постоянного тока.

Неуправляемые мостовые схемы в системах плавного пуска.

Преимущества

Термический менеджмент нового уровня: Использование подложки из оксида алюминия (Al2O3) обеспечивает превосходную теплопроводность при сохранении высоких диэлектрических свойств.

Повышенная надежность циклов: Прямое медное соединение (DCB) сопоставимо по коэффициенту теплового расширения с кремнием, что предотвращает деградацию паяных соединений при нагреве/охлаждении.

Упрощенный монтаж: Изолированное основание позволяет устанавливать несколько модулей на один общий радиатор без дополнительных изоляторов, что снижает общие габариты системы.

Высокая перегрузочная способность: Оптимизированная внутренняя геометрия позволяет кратковременно выдерживать высокие ударные токи.

FAQ

Можно ли использовать данный модуль для высокочастотного импульсного выпрямления?

Нет, MDD72-16N1B — это стандартный выпрямительный диод, оптимизированный для работы на частотах 50/60 Гц. Для высокочастотных систем (ШИМ, инверторы выше 1 кГц) следует выбирать модули серий DSEI или DH (FRED-диоды) с малым временем обратного восстановления.

Требуется ли использование термопасты при монтаже на радиатор?

Да, использование теплопроводящей пасты или термопрокладок с высокой теплопроводностью обязательно. Поверхность радиатора должна быть отполирована, чтобы обеспечить минимальное тепловое сопротивление между DCB-подложкой и охладителем.

В чем экономическое преимущество использования модулей IXYS вместо дискретных диодов?

Использование модуля MDD72-16N1B сокращает затраты на сборку (меньше соединений), уменьшает площадь радиатора за счет отсутствия внешних изоляторов и значительно повышает отказоустойчивость системы (MTBF), что снижает затраты на гарантийный ремонт и простои оборудования.

IXYS MDD72-16N1B

Силовой модуль IXYS MDD72-16N1B представляет собой промышленный выпрямительный блок, состоящий из двух последовательно соединенных диодов. С точки зрения инженерии, ключевым фактором надежности данной модели является использование технологии DCB (Direct Copper Bonded), которая минимизирует термическое сопротивление и позволяет модулю выдерживать значительные циклические нагрузки. Маркировка MDD72-16N1B расшифровывается следующим образом: MDD — тип корпуса (Dual Diode), 72 — класс тока (средний ток около 99А), 16 — класс напряжения (1600В). Этот модуль — промышленный стандарт для построения входных выпрямителей, где критичны компактность и гальваническая развязка от радиатора. В отличие от бюджетных аналогов, IXYS использует планарную технологию пассивации, что гарантирует крайне низкие токи утечки даже при критических температурах.

IXYS

IXYS - производитель компонентов для силовой электроники. Компания выпускает, в частности, модули силовых блоков, используемые в промышленном оборудовании для эффективного управления электроэнергией и обеспечения стабильной работы.
