Klockner-Moeller, Div of Eaton Corp. NZM1-XDV-MODAN

Артикул: NZM1-XDV-MODAN

Изготовитель: Klockner-Moeller, Div of Eaton Corp.

Klockner-Moeller, Div of Eaton Corp. NZM1-XDV-MODAN 0

Новый продукт Запросить стоимость и остатки 301 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NZM1-XDV-MODAN

Раздел

Принадлежности для автоматических выключателей

Подраздел

Klockner-Moeller, Div of Eaton Corp.

Вес

Совместимость: Строго для серии NZM1 (автоматические выключатели и разъединители нагрузки).
Тип монтажа: На дверь шкафа с сопряжением через удлинительную ось.
Степень защиты: IP66 (соответствие стандартам IEC/EN 60947).
Температурный диапазон: Эксплуатация от -25°C до +70°C.
Ограничения: Не предназначено для использования с выключателями серий NZM2, NZM3 или NZM4.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Klockner-Moeller, Div of Eaton Corp. на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Специализированная поворотная рукоятка для автоматических выключателей серии NZM1

Полная совместимость с модульной системой распределительных шкафов Eaton MODAN

Высокий уровень пыле- и влагозащиты (IP66) при установке на дверь

Интегрированная система блокировки двери в положении 'ВКЛ'

Механический ресурс рассчитан на весь срок службы выключателя

Применение

Сборка главных распределительных щитов (ГРЩ) на базе систем Eaton MODAN.

Управление вводными и секционными выключателями в щитах управления двигателями (MCC).

Организация внешнего интерфейса управления для автоматических выключателей в модульных промышленных установках.

Модернизация существующих систем распределения электроэнергии с переходом на оборудование серии NZM.

Преимущества

Системная интеграция: Оптимизировано для конструктива MODAN, что исключает необходимость подгонки и использования нестандартных проставок при сборке щита.

Безопасность эксплуатации: Реализована функция принудительной блокировки, предотвращающая несанкционированное открытие двери шкафа при поданном напряжении.

Эргономика и индикация: Четкая тактильная отдача и визуализация состояний (ON, OFF, TRIP) позволяют оператору мгновенно оценить статус цепи.

Долговечность: Использование армированных полимеров в конструкции минимизирует риск механического повреждения рукоятки при аварийном отключении.

FAQ

Можно ли использовать данную рукоятку со стандартными шкафами других производителей?

Технически установка возможна, однако модификация MODAN оптимизирована под конкретные монтажные размеры и глубину системы Eaton MODAN. Для универсальных шкафов рекомендуется использовать стандартную серию NZM1-XDV.

Требуется ли техническое обслуживание механизма рукоятки?

Рукоятка является необслуживаемым компонентом. Рекомендуется лишь периодическая проверка соосности со штоком выключателя и надежности затяжки крепежных винтов в рамках общего регламента ТО электрощитового оборудования.

Входит ли в комплект поставки удлинительный шток?

Нет, NZM1-XDV-MODAN включает в себя саму рукоятку и механизм сопряжения с дверью. Удлинительная ось необходимой длины заказывается отдельно, исходя из глубины шкафа.

Klockner-Moeller, Div of Eaton Corp. NZM1-XDV-MODAN

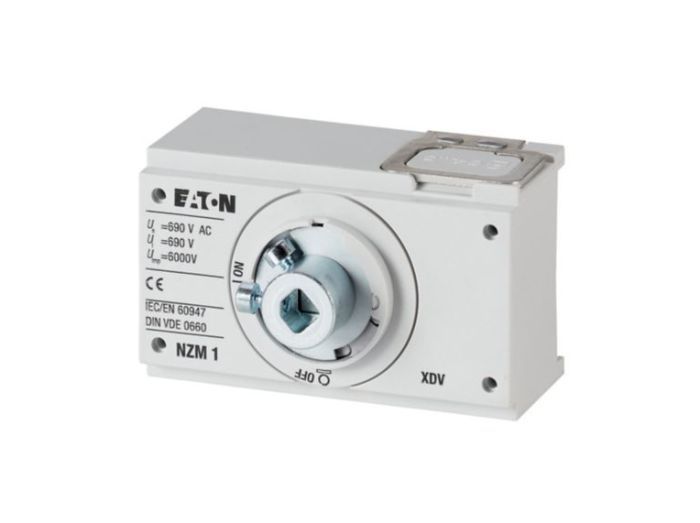

NZM1-XDV-MODAN — это прецизионный привод поворотного типа, разработанный инженерами Eaton (ранее Klockner-Moeller) специально для интеграции автоматических выключателей типоразмера NZM1 в фирменную систему низковольтных комплектных устройств MODAN. В отличие от стандартных универсальных рукояток, данная модификация учитывает специфику монтажных глубин и сетку отверстий модульных щитов Eaton, что гарантирует отсутствие перекосов при передаче крутящего момента на шток выключателя. Маркировка 'MODAN' указывает на оптимизацию под одноименную систему распределения электроэнергии, обеспечивая идеальную центровку и надежную фиксацию на фасадной панели.
