Klockner-Moeller, Div of Eaton Corp. NZM2-XTVD-60

Артикул: NZM2-XTVD-60

Изготовитель: Klockner-Moeller, Div of Eaton Corp.

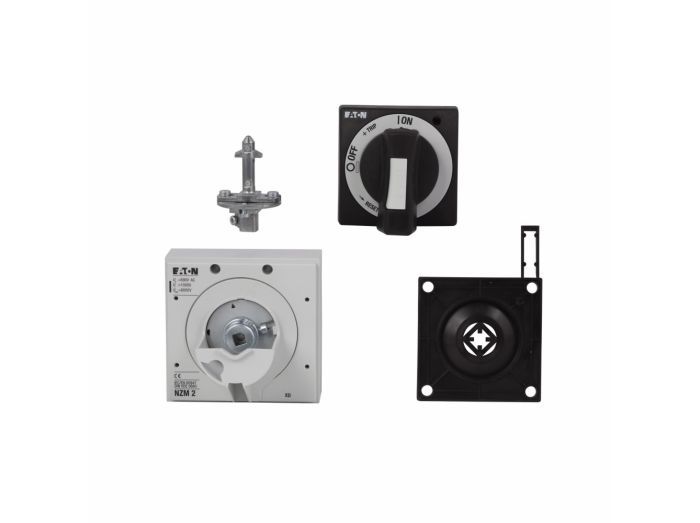

Klockner-Moeller, Div of Eaton Corp. NZM2-XTVD-60 0

Новый продукт Запросить стоимость и остатки 475 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NZM2-XTVD-60

Раздел

Принадлежности для автоматических выключателей

Подраздел

Klockner-Moeller, Div of Eaton Corp.

Вес

Совместимость: Строго для автоматических выключателей Eaton/Moeller серии NZM2 (PN2, N2).
Тип управления: Поворотный механизм с четкой индикацией положений 0-I-Trip.
Монтаж: Требует наличия удлинительной оси (вал подбирается отдельно исходя из глубины шкафа).
Температурный режим: Эксплуатация в диапазоне от -25°C до +70°C.
Материал: Ударопрочный износостойкий пластик, устойчивый к агрессивным средам.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Klockner-Moeller, Div of Eaton Corp. на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Механизм дверной муфты для выносного управления автоматическими выключателями серии NZM2

Высокая степень защиты корпуса (IP66 / NEMA 4X) при сохранении герметичности шкафа

Встроенная функция блокировки (LOCK) для обеспечения безопасности персонала

Надежная механическая сцепка с валом для точного позиционирования рукоятки

Соответствие международным стандартам безопасности IEC/EN 60947 и UL/CSA

Применение

Промышленные шкафы управления электродвигателями (MCC) на базе серии NZM2.

Главные распределительные щиты (ГРЩ) в гражданском и промышленном строительстве.

Станочное оборудование и автоматизированные линии, где требуется вынос органов управления на внешнюю панель.

Системы бесперебойного электроснабжения и блоки АВР.

Преимущества

Безопасность эксплуатации (Interlock): Механизм блокирует открытие двери шкафа при включенном автоматическом выключателе (положение ON), предотвращая случайный доступ к токоведущим частям под напряжением.

Система LOTO (Lockout-Tagout): Предусмотрена возможность установки до трех навесных замков в положении OFF, что является обязательным требованием регламентов промышленной безопасности при проведении сервисных работ.

Сохранение степени защиты: Уплотнительные элементы рукоятки обеспечивают класс IP66, что позволяет использовать оборудование в запыленных помещениях и зонах с возможностью воздействия струй воды.

Гибкость монтажа: Модель 60 оптимизирована для стандартных глубин шкафов и совместима с удлинительными валами серии XV4, обеспечивая точную подгонку под габариты НКУ.

FAQ

Можно ли установить рукоятку NZM2-XTVD-60 на выключатель серии NZM1 или NZM3?

Нет, данная модель рукоятки разработана специально под механические параметры и межцентровые расстояния типоразмера NZM2. Для серий NZM1 и NZM3 требуются соответствующие аксессуары NZM1-XTVD и NZM3-XTVD.

Как ведет себя рукоятка при срабатывании защиты (Trip)?

Рукоятка перемещается в промежуточное положение 'Trip', визуально сигнализируя оператору об аварийном отключении. После устранения причины аварии необходимо перевести рукоятку в положение '0' для взвода механизма, а затем в 'I'.

Входит ли соединительный вал в комплект поставки NZM2-XTVD-60?

В стандартную комплектацию входит рукоятка и механизм дверной муфты. Удлинительный вал (например, NZM2-XV4) подбирается и заказывается отдельно, так как его длина зависит от расстояния между монтажной панелью и дверью шкафа.

Klockner-Moeller, Div of Eaton Corp. NZM2-XTVD-60

Поворотная рукоятка NZM2-XTVD-60 от Eaton (Klockner-Moeller) представляет собой профессиональное решение для внешнего управления силовыми автоматическими выключателями типоразмера NZM2, установленными внутри электротехнических шкафов. Инженерная особенность модели заключается в реализации функции дверной муфты: рукоятка монтируется на дверь, позволяя включать, выключать или сбрасывать (Trip) автомат без открытия оболочки. Маркировка XTVD указывает на тип исполнения — выносная поворотная рукоятка с возможностью блокировки. Использование оригинального аксессуара гарантирует отсутствие люфтов при передаче крутящего момента на механизм расцепителя, что критически важно для предотвращения подгорания контактов и некорректного срабатывания защиты.
