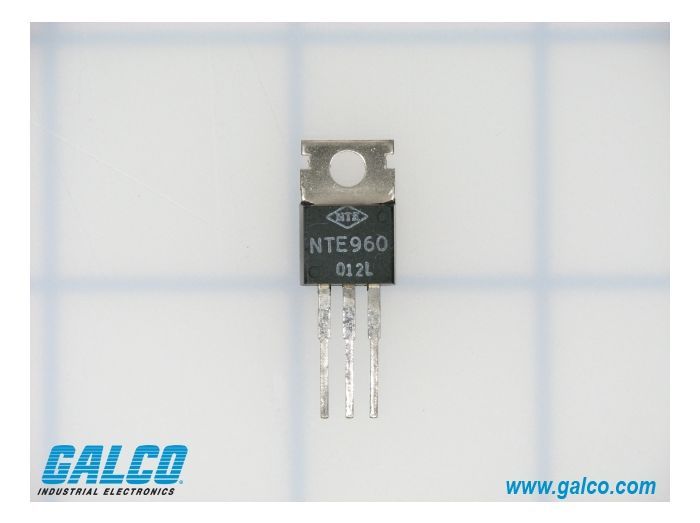

NTE Electronics NTE960

Артикул: NTE960
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE960

Раздел
Подраздел
NTE Electronics
Вес
  • Минимальное входное напряжение: от 7В (необходимо превышение Vout минимум на 2В для корректной стабилизации)
  • Максимальное входное напряжение: ограничено паспортными значениями серии (типовое до 35В)
  • Монтаж: Сквозное отверстие (THT) с возможностью крепления к радиатору
  • Тип нагрузки: Резистивная, индуктивная, емкостная (при соблюдении условий фильтрации)
  • Не подходит для систем с низким падением напряжения (LDO-требования), где разница между входом и выходом менее 2В
  • Ограничение по температуре: Требуется расчет теплоотвода при работе на токах, близких к номинальным (1А), во избежание срабатывания термозащиты
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип устройства: Линейный стабилизатор фиксированного напряжения
Выходное напряжение: +5.0 В DC
Максимальный выходной ток: 1.0 А
Тип корпуса: TO-220 (стандартный трехвыводной)
Функции защиты: Внутреннее ограничение тока, тепловая защита и защита области безопасной работы (SOA)
Полярность: Положительная
Применение
Прямой аналог индустриального стандарта серии 7805 (LM7805, MC7805, UA7805)
Взаимозаменяемость с брендами: Texas Instruments, STMicroelectronics, ON Semiconductor, Infineon
Критичность корпуса: При замене убедитесь в соответствии теплового сопротивления корпуса TO-220
Суффиксы NTE обычно указывают на общую универсальную замену в рамках программы Cross-Reference
FAQ

Совместим ли NTE960 с обычным LM7805?

Да, NTE960 является функциональным аналогом и прямой заменой для серии 7805 в корпусе TO-220 с идентичной распиновкой.


Обязательно ли использование конденсаторов?

Для предотвращения автоколебаний рекомендуется установка керамического конденсатора 0.33 мкФ на входе и 0.1 мкФ на выходе.


Можно ли использовать NTE960 без радиатора?

Без радиатора компонент может рассеивать ограниченную мощность; при токах выше 200-300 мА или большой разнице напряжений (Vin-Vout) теплоотвод обязателен.


NTE Electronics NTE960
NTE960 — это интегральный линейный стабилизатор положительного напряжения с фиксированным выходом 5В и током до 1А. Компонент предназначен для локального регулирования напряжения на печатных платах, обеспечивая стабильное питание логических схем и микроконтроллеров, минимизируя помехи распределенной системы питания.
