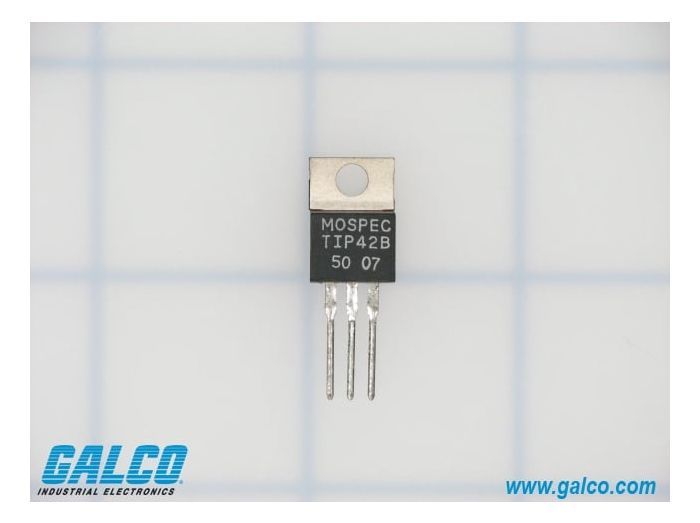

NTE Electronics TIP42B

Артикул: TIP42B

Изготовитель: NTE Electronics

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TIP42B

Раздел

Подраздел

NTE Electronics

Вес

Проверка рабочего напряжения: цепь не должна превышать 80В (Vceo).
Расчет теплоотвода: при токах свыше 1А обязательна установка на радиатор через термопасту.
Совместимость по монтажу: стандартная распиновка TO-220 (База-Коллектор-Эмиттер).
Комплементарная пара: для двухтактных схем используется NPN-транзистор TIP41B.
Ограничение по частоте: не рекомендуется для высокочастотных радиопередатчиков (низкая граничная частота).
Условия среды: эксплуатация при температуре перехода до +150°C; требуется защита от влаги (IP00).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип проводимости: PNP

Максимальный ток коллектора (Ic): 6 А

Напряжение коллектор-эмиттер (Vceo): 80 В

Тип корпуса: TO-220AB (сквозной монтаж)

Рассеиваемая мощность: до 65 Вт (при температуре корпуса 25°C)

Напряжение база-коллектор (Vcbo): 80 В

Напряжение база-эмиттер (Vebo): 5 В

Применение

NTE197 — прямой аналог/номер по каталогу NTE Electronics.

TIP42 / TIP42A — версии с меньшим напряжением (40В и 60В соответственно), не всегда взаимозаменяемы.

TIP42C — версия с более высоким напряжением (100В), является допустимой заменой для TIP42B.

MJE42C — функциональный аналог в аналогичном корпусе от других производителей.

Суффикс 'B' критичен: он определяет максимальное рабочее напряжение транзистора в линейке.

FAQ

Можно ли заменить TIP42B на TIP42C?

Да, TIP42C имеет более высокий предел напряжения (100В против 80В) при идентичных остальных параметрах.

Требуется ли изоляция корпуса при монтаже на радиатор?

Да, так как металлическая подложка корпуса TO-220 электрически соединена с коллектором.

Какую комплементарную пару выбрать для этого транзистора?

Идеальной парой является NPN-транзистор TIP41B (или TIP41C).

NTE Electronics TIP42B

NTE Electronics TIP42B — это кремниевый биполярный PNP-транзистор большой мощности, выполненный в стандартном корпусе TO-220AB. Предназначен для работы в режимах переключения и линейного усиления в промышленной и бытовой электронике. Является ключевым компонентом в схемах управления нагрузкой, регуляторах напряжения и выходных каскадах усилителей.
