Red Lion ZBG10002

Артикул: ZBG10002
Изготовитель: Red Lion
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики ZBG10002

Раздел
Инкрементальный
Подраздел
Red Lion
Вес
  • Тип логики: убедитесь, что контроллер/счетчик поддерживает вход типа NPN (Current Sink)
  • Монтаж: требуется гибкая муфта (сильфонная, пружинная или резиновая) для компенсации осевого и радиального биения
  • Передача: возможна установка через зубчатый ремень для изменения передаточного числа и кратности импульсов
  • Интерфейсы: совместим с промышленными тахометрами, счетчиками и PLC с дискретными входами соответствующих уровней
  • Ограничения: модель ZBG10002 является одноканальной и не поддерживает определение направления вращения (требуется квадратурный выход)
  • Окружающая среда: избегайте прямого воздействия агрессивных жидкостей без дополнительных защитных кожухов
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Red Lion на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Разрешение: 1000 импульсов на оборот (PPR)
Выходной каскад: Current Sink (NPN, открытый коллектор)
Конфигурация сигнала: одноканальный выход (Single Channel)
Технология: оптический бесконтактный сенсор (LED + фотодатчик)
Внутренняя схема усиления и формирования прямоугольного импульса
Совместимость с разъемами типов MS и M12
Применение
ZBG — серия стандартных инкрементальных энкодеров Red Lion
1000 — количество импульсов на один полный оборот вала
Суффикс '2' определяет тип выходного сигнала и электрическое соединение (уточняйте тип разъема при заказе)
Варианты исполнения: доступны модификации с квадратурным выходом (Quadrature) для реверсивного счета
Возможные замены: аналоги от Dynapar, Omron (серия E6) или Autonics при условии совпадения PPR и типа выхода NPN
FAQ

Можно ли определить направление вращения с помощью ZBG10002?

Нет, данная модель имеет одноканальный выход; для детекции реверса необходим энкодер с квадратурным сигналом (каналы A и B).


Как минимизировать износ подшипников при установке?

Используйте гибкие муфты для прямого соединения с валом машины, чтобы исключить механические напряжения от несоосности.


Red Lion ZBG10002

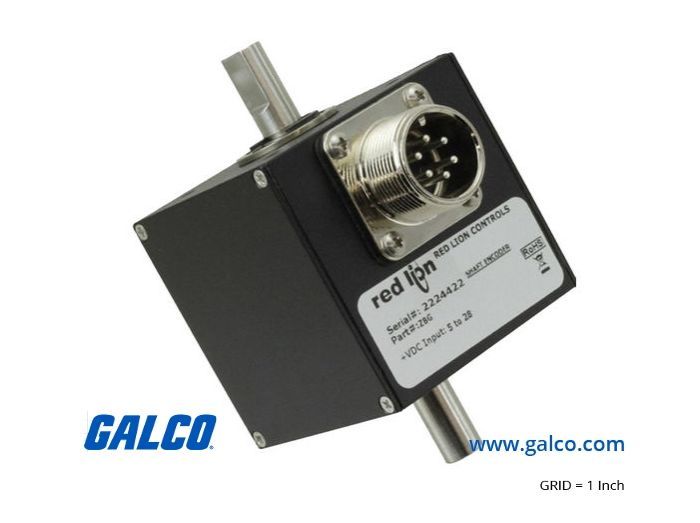

Red Lion ZBG10002 — это инкрементальный оптический энкодер вала серии ZB, предназначенный для преобразования вращения в последовательность электрических импульсов. Прибор оснащен встроенным усилителем-формирователем, который генерирует прямоугольный сигнал (1000 PPR) для систем промышленной автоматизации и контроля скорости.
