Schneider 114482

Артикул: 114482

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 1 777 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114482

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Проверка совместимости Cv: расчетный расход системы должен соответствовать номинальному значению 7.5 Cv для корректного линейного регулирования.
Тип среды: подготовленная вода, водные растворы гликоля, пар низкого давления в рамках указанных температур.
Монтаж: строго соблюдение направления потоков для смесительной конфигурации; резьба NPT.
Интеграция: управление пропорциональным сигналом 24В от контроллеров систем автоматизации зданий.
Ограничения: не превышать статическое давление 321 psi; не предназначен для агрессивных сред, разрушающих бронзу.
Условия среды: эксплуатация строго в пределах температурного диапазона 20-281 °F.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип клапана: трехходовой смесительный (3-Way Mixing), седельный (Globe)

Типоразмер: 3/4 дюйма (DN20), присоединение NPT резьбовое

Пропускная способность: 7.5 Cv

Привод: MS40-7043, электрический, пропорциональный (Proportional)

Питание: 24 VAC / 24 VDC

Аварийный режим: пружинный возврат, нормально закрытый (NC)

Рабочее давление: статическое до 321 psi, закрытия (Close-off) до 250 psi

Диапазон температур среды: от -6.6°C до +138.3°C (20-281 °F)

Материал корпуса: бронза/латунь (BR)

Применение

Серия VB-7300 включает модификации с различными коэффициентами Cv (в данной модели 7.5).

Маркировка VS-7313 указывает на конкретную комбинацию корпуса 3/4" и привода MS40-7043.

Замена привода возможна на аналоги серии SmartX с соответствующим усилием и типом сигнала, но требует проверки совместимости посадочного места.

Суффикс -536 в расширенном артикуле определяет заводскую комплектацию узла клапан+привод.

FAQ

Как ведет себя клапан при потере электропитания?

Механизм пружинного возврата автоматически переводит клапан в нормально закрытое (NC) положение.

Можно ли использовать данный узел на разделение потоков?

Данная модель конструктивно является смесительной (Mixing); использование на разделение (Diverting) не рекомендуется из-за риска возникновения кавитации и шума.

Какая характеристика потока у данного клапана?

Клапан обладает модифицированной линейной характеристикой потока для обеспечения стабильного регулирования в HVAC-системах.

Schneider 114482

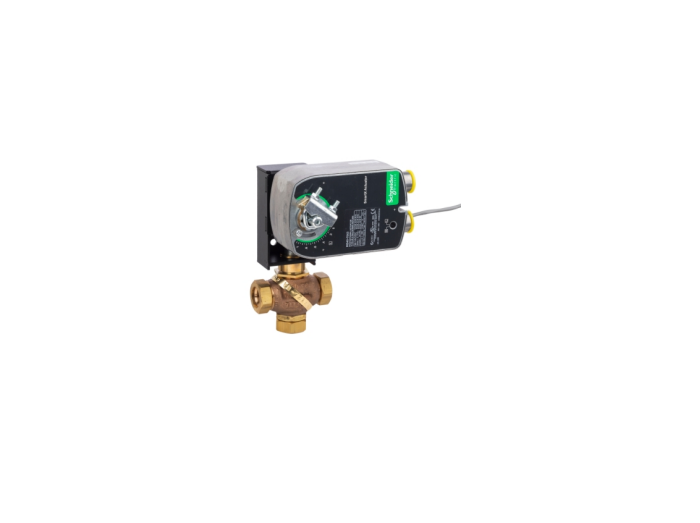

Schneider 114482 (VS-7313-536-4-06) — это трехходовой смесительный седельный клапан серии VB-7300 в сборе с электроприводом MS40-7043. Узел предназначен для прецизионного регулирования потоков в системах ОВиК (HVAC) путем смешивания двух контуров. Оснащен функцией защитного возврата (Spring Return) для обеспечения безопасности системы при обесточивании.
