Schneider 114517

Артикул: 114517
Изготовитель: Schneider
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114517

Раздел
Приводные клапанные узлы
Подраздел
Schneider
Вес
  • Подбор по гидравлике: Соответствие расхода Cv 41 и диаметра трубопровода 2"
  • Интерфейс: Управляющий сигнал 0-10 В или 4-20 мА для пропорционального позиционирования
  • Монтаж: Резьбовое соединение NPT, установка в смесительных узлах контуров
  • Ограничение: Не превышать перепад давления 80 psi во избежание сбоев в работе привода
  • Ограничение: Не использовать для сред, агрессивных к бронзовым сплавам
  • Интеграция: Полная совместимость с контроллерами Schneider Electric и сторонними BMS
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип клапана: Трехходовой смесительный (Mixing) седельный
Пропускная способность: 41 Cv
Привод: Электрический MS41-7153, пропорциональный, питание 24 VAC/VDC
Безопасность: Пружинный возврат, нормально закрытый (NC)
Присоединение: Резьбовое 2" NPT
Материал корпуса: Бронза (BR)
Рабочая среда: Температура от -6.6°C до +138.3°C (20–281 °F)
Давление: Максимальное статическое 321 psi, перепад закрытия (close-off) 80 psi
Характеристика потока: Модифицированная линейная
Применение
VS-7313-556-4-11: Полный код сборки (клапан + привод + монтажный комплект)
Серия VB-7300: Доступны модификации с различными типами уплотнений и Cv
Суффиксы: Определяют тип управляющего сигнала и наличие возвратной пружины
Замена: Возможна замена привода на серию SmartX при сохранении параметров хода штока
FAQ

Что означает функция Normally Closed в этой модели?

При потере электропитания встроенная пружина автоматически переводит клапан в закрытое положение.


Можно ли использовать данный клапан для пара?

Да, верхний температурный предел +138.3°C позволяет работу с паром низкого давления и горячей водой.


Schneider 114517

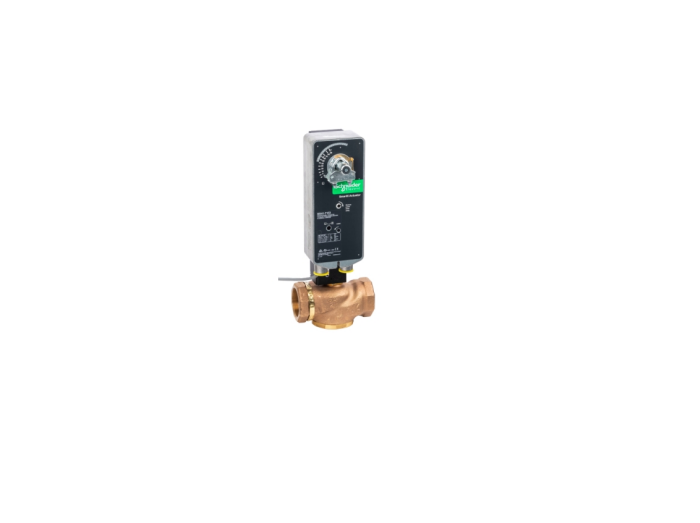

Schneider 114517 (сборка VS-7313-556-4-11) — это регулирующий узел, состоящий из трехходового смесительного седельного клапана серии VB-7300 и электропривода MS41-7153. Устройство предназначено для точного управления потоками теплоносителя в системах ОВиК, обеспечивая пропорциональное регулирование с функцией аварийного закрытия.
