Schneider 114531

Артикул: 114531

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 2 367 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114531

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Параметры среды: совместим с водой и паром в температурном диапазоне от -6.6 до +138 °C (20-281 °F)
Монтаж: строго резьбовое соединение 1.25", соблюдение направления потоков для смешивания
Интерфейс: управление по пропорциональному сигналу (требуется контроллер)
Ограничение по применению: предназначен только для схем смешивания (Mixing), использование в качестве разделительного клапана не предусмотрено
Инженерное ограничение: не использовать в системах с давлением закрытия выше 150 psi во избежание протечек или поломки привода
Химическая совместимость: исключить агрессивные среды, вызывающие коррозию латуни

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип клапана: 3-ходовой смесительный (Globe Valve)

Типоразмер: 1-1/4" NPT (внутренняя резьба)

Пропускная способность: 20 Cv

Привод: Электрический (MS51-7203), пропорциональное управление

Напряжение питания: 24 VAC / 24 VDC

Аварийный режим: Пружинный возврат, нормально закрытый (NC)

Максимальное статическое давление: 321 psi

Давление закрытия (Close-Off): 150 psi

Материал корпуса: Латунь (Brass)

Применение

Базовая линейка: Schneider VB-7300 (включает модели с различными Cv и материалами уплотнений)

Расшифровка кода: VS-7313 обозначает 3-ходовой смесительный корпус, суффикс -593-4-09 определяет конфигурацию привода

Взаимозаменяемость: возможна замена на аналогичные сборки других производителей (например, Johnson Controls серии VG) при совпадении Cv, присоединительного размера и типа сигнала

Модификации привода: возможна комплектация приводами без возвратной пружины или с двухпозиционным управлением (требует уточнения артикула)

FAQ

Как ведет себя клапан при отключении электроэнергии?

Благодаря функции Spring Return (NC), клапан автоматически возвращается в закрытое положение силой пружины.

Можно ли устанавливать данный узел на пар?

Да, максимальная рабочая температура 138 °C (281 °F) позволяет использовать его в системах низкого давления пара.

Какая характеристика потока у данного клапана?

Клапан обладает модифицированной линейной характеристикой потока для оптимального регулирования в теплообменных контурах.

Schneider 114531

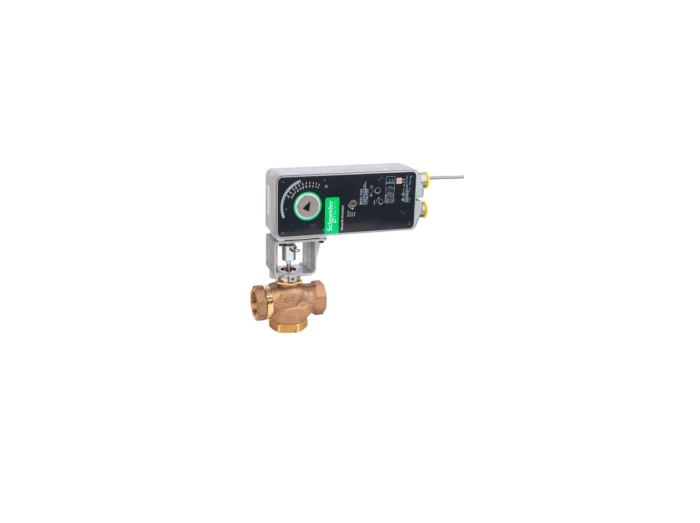

Schneider Electric 114531 (модель VS-7313-593-4-09) представляет собой приводной узел на базе трехходового смесительного седельного клапана серии VB-7300. Устройство предназначено для прецизионного регулирования потоков теплоносителя в системах ОВиК, обеспечивая надежное перекрытие и безопасность системы благодаря функции пружинного возврата.
