Schneider 114548

Артикул: 114548
Изготовитель: Schneider
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114548

Раздел
Приводные клапанные узлы
Подраздел
Schneider
Вес
  • Чек-лист выбора: соответствие резьбы (NPT), требуемого Cv (2.2), рабочего давления и управляющего сигнала (2-10В).
  • Монтаж: строго по стрелкам на корпусе для режима смешивания (Mixing).
  • Совместимость: стандартные контроллеры BMS с выходом 0(2)-10В.
  • Интеграция: 24V питание, пружинный возврат обеспечивает закрытие при обесточивании.
  • Ограничения: не превышать лимит по температуре (138°C) и статическому давлению (321 psi).
  • Среда: чистая вода, гликолевые смеси, пар низкого давления.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип: Трехходовой смесительный (Mixing) седельный клапан
Диаметр: 1/2 дюйма, резьба NPT (BR)
Пропускная способность: 2.2 Cv
Управление: Пропорциональное 2–10 В постоянного тока (Vdc)
Питание: 24 В переменного/постоянного тока (VAC/VDC)
Функция безопасности: Пружинный возврат (Нормально закрытый)
Максимальный перепад давления (Close-off): 250 psi
Статическое давление: до 321 psi
Диапазон температур среды: от -6°C до +138°C (20–281 °F)
Характеристика потока: Модифицированная линейная
Применение
Серия VS-7313: указывает на трехходовое смесительное исполнение корпуса.
Код привода MS51-7103-100: определяет крутящий момент и логику 2-10В.
Суффикс -02: критичен для идентификации конкретной сборки 'клапан + привод'.
Взаимозаменяемость: возможна замена отдельных компонентов (привода или корпуса) в рамках линейки Schneider VB-7300.
FAQ

Можно ли использовать данный клапан на разделение потока?

Нет, данная модель имеет внутреннюю конструкцию, предназначенную только для смешивания (двух входов в один выход).


Что произойдет при потере электропитания?

Благодаря встроенной пружине (Spring Return), клапан автоматически перейдет в безопасное закрытое состояние.


Подходит ли клапан для систем с паром?

Да, верхний температурный порог 138°C (281°F) позволяет использовать его в системах низкотемпературного пара.


Schneider 114548

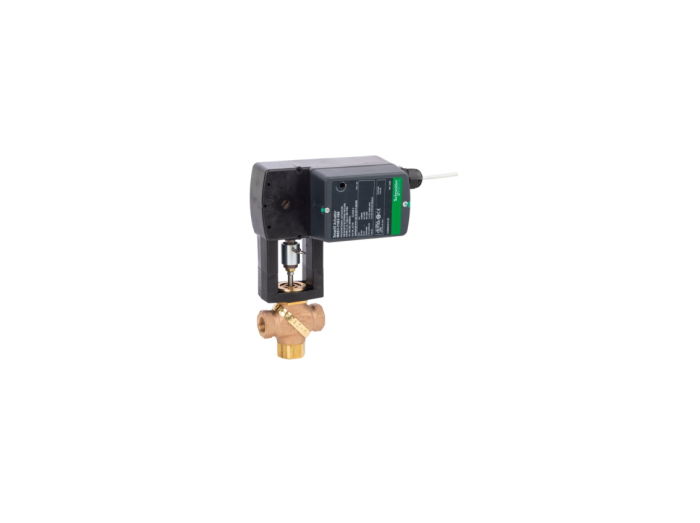

Schneider Electric 114548 (артикул VS-7313-804-4-02) — это готовый узел из трехходового смесительного седельного клапана серии VB-7300 и электропривода MS51-7103-100 с возвратной пружиной. Предназначен для точного пропорционального регулирования потоков теплоносителя (вода, пар) в контурах ОВиК и ИТП.
