Schneider 114550

Артикул: 114550

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 1 524 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114550

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Соответствие среды: Температурный диапазон теплоносителя от -6.6 до +138.3 °C (20-281 °F)
Гидравлические параметры: Максимальное статическое давление 321 psi, давление закрытия 200 psi
Интерфейс: Аналоговое управление 2-10 В пост. тока
Монтаж: Резьбовое соединение 0.75 дюйма
Ограничение по среде: Не использовать в системах с агрессивными химикатами, несовместимыми с латунью
Электрическое ограничение: Требуется строго соблюдение полярности и напряжения 24В (AC/DC)
Назначение: Только для смесительных узлов, не подходит для схем разделения потока (Diverting)

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип: Трехходовой смесительный клапан (3-Way Mixing, Globe)

Артикул сборки: VS-7313-804-4-06 (Manufacturer Part Number 114550)

Привод в комплекте: MS51-7103-100 (электрический, пропорциональный)

Пропускная способность (Capacity): 7.5 Cv

Присоединение: 3/4" NPT (внутренняя резьба)

Рабочее напряжение: 24 VAC / 24 VDC

Управляющий сигнал: Пропорциональный 2-10 VDC

Аварийный режим: Пружинный возврат (Spring Return), нормально закрытый

Материал корпуса: Латунь (BR)

Характеристика потока: Модифицированная линейная

Применение

VS-7313: Базовая модель трехходового смесительного клапана серии VB-7300

804-4-06: Специфический код конфигурации (размер, Cv, тип уплотнений и привода)

Совместимость: Взаимозаменяем с компонентами Schneider/Invensys серий VB-7300 при совпадении Cv и типа резьбы

Привод: Возможна замена на аналоги серии MS51 при условии сохранения посадочного места и вольтажа

FAQ

Какова функция возвратной пружины в данной модели?

При потере электропитания пружина автоматически переводит клапан в исходное нормально закрытое состояние для защиты системы.

Подходит ли этот клапан для пара?

Да, температурный предел до 138.3 °C (281 °F) позволяет использовать его в системах пара низкого давления.

Нужно ли докупать привод отдельно?

Нет, артикул 114550 (VS-7313-804-4-06) является комплектным узлом, включающим привод MS51-7103-100.

Schneider 114550

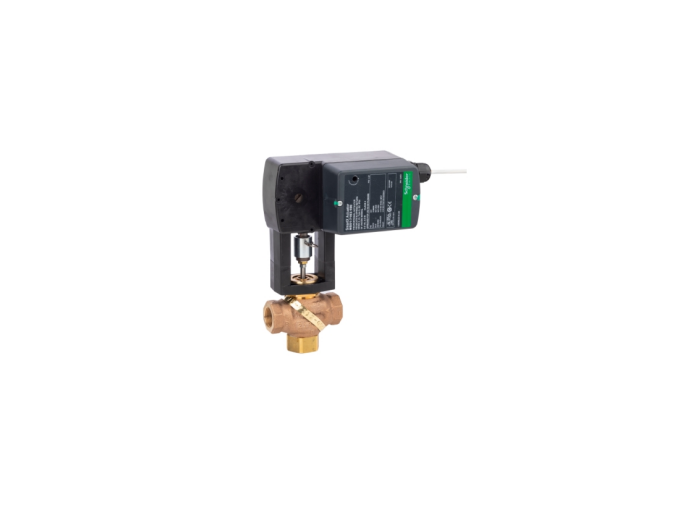

Schneider 114550 (артикул VS-7313-804-4-06) представляет собой готовый к установке узел, состоящий из трехходового смесительного седельного клапана серии VB-7300 и пропорционального электропривода с возвратной пружиной. Устройство предназначено для точного регулирования температуры теплоносителя в гидравлических контурах систем ОВиК. Основная ценность — высокая герметичность закрытия и надежная работа в системах с давлением до 200 PSI.
