Schneider 114554

Артикул: 114554

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 2 024 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114554

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Выбор: Требуется проверка соответствия пропускной способности (41 Cv) и диаметра труб (2")
Совместимость: Управляющий сигнал 2–10 В постоянного тока, питание 24 В
Монтаж: Резьбовое присоединение NPT; установка привода в любом положении, кроме 'штоком вниз'
Среда: Вода, растворы гликоля в пределах допустимых температур
Ограничение: Не превышать максимальный перепад давления закрытия 20 psi
Ограничение: Использование прибора вне диапазона 20–281 °F ведет к преждевременному износу уплотнений

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип: Трехходовой смесительный (Mixing) седельный клапан

Диаметр: 2 дюйма, резьбовое соединение NPT

Пропускная способность: 41 Cv

Привод: MS51-7103-100 с пропорциональным управлением 2–10 VDC

Электропитание: Универсальное 24 VAC / 24 VDC

Функция Fail-Safe: Пружинный возврат, нормально закрытый (NC)

Максимальное статическое давление: 321 psi

Перепад давления закрытия: 20 psi

Температурный диапазон среды: от -6.6°C до +138.3°C (20–281 °F)

Характеристика потока: Модифицированная линейная

Применение

Маркировка VS-7313-804-4-11: Детализирует корпус, коэффициент Cv и конкретную модель привода

Серия VB-7300: Имеет модификации с различными типами резьб и характеристиками Cv

Замена: При подборе аналогов (например, Schneider Forta) важно учитывать ход штока и усилие привода

Комплектация: Привод MS51-7103-100 может поставляться отдельно или в составе других узлов

FAQ

Как работает функция безопасности в этой модели?

При потере напряжения встроенная пружина (Spring Return) автоматически возвращает клапан в положение 'Закрыто'.

Можно ли использовать данный узел для систем пароснабжения?

Максимальная температура 281 °F допускает работу с паром низкого давления, но рекомендуется уточнить совместимость материалов корпуса для конкретных условий.

Поддерживает ли привод управление 4–20 мА?

Стандартная конфигурация работает по сигналу 2–10 VDC; для сигнала 4–20 мА может потребоваться внешний резистор или другой модуль привода.

Schneider 114554

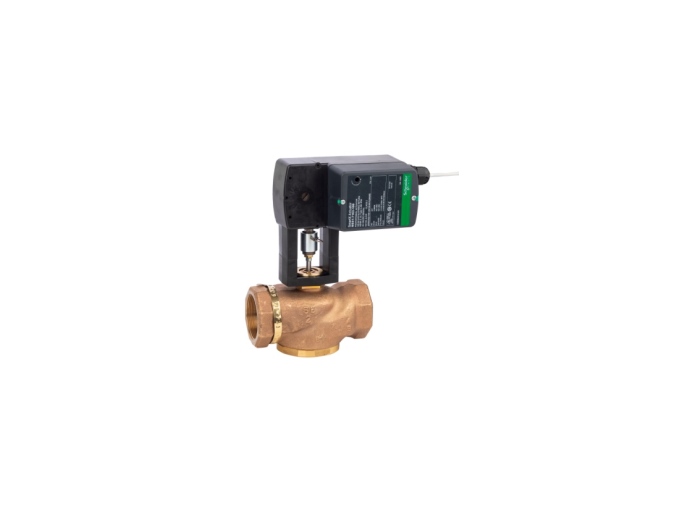

Schneider 114554 (артикул узла VS-7313-804-4-11) — это трехходовой смесительный клапанный узел серии VB-7300, оснащенный электроприводом MS51-7103-100. Предназначен для точного регулирования потоков теплоносителя в промышленных и коммерческих системах ОВиК. Узел обеспечивает пропорциональное управление и гарантированную безопасность за счет функции пружинного возврата в закрытое состояние (NC) при отключении питания.
